ЦАП Audio-GD R-1 NOS Black

ЦАП - процессор Audio-GD R-1 NOS.

Audio-GD предлагает нам новую версию знаменитого R2R1 R-1 NOS, на этот раз в режиме NOS, который оптимизирует режим чистого NOS и обеспечивает чрезвычайно чистый музыкальный звук. Эта эволюция сохраняет все музыкальные качества своего предка: передний интерфейс для настройки фильтров, уровень передискретизации, стратегию PLL/синхронизацию HDMI без открытия устройства.

Этот ЦАП основан на технологии R2R Ladder с коррекцией FPGA DSP. Как и все системы R2R, этот ЦАП предлагает потрясающее соотношение цены и качества в сочетании с техническим выбором, который сделал Audio-GD ключевым игроком на современном рынке преобразователей высокой четкости. Это устройство особенно хорошо подходит для предусилителя Audio-GD NFB1 AMP и усилителя Audio-GD Precision 3.

Дискретный ЦАП R2R

Признано, что дискретный ЦАП R2R превосходит интегрированный блок микросхем R2R, такой как PCM1704K или AD5791, предлагая более естественное звучание высоких и средних частот. Технические преимущества заключаются в том, что ЦАП R2R отфильтровывают тактовый шум, которого нет в аналоговых сигналах, а ЦАП R2R менее чувствительны к джиттеру в 16-битных разрешениях. Аналоговый сигнал теоретически более точен, чем ЦАП, основанный на технологии Delta Sigma.

Процессор FPGA DSP

FPGA DSP в ЦАП Audio-GD R-1 преодолевает погрешность резисторов за пределами 16/21 бит. Результатом является высокая точность даже в формате высокой четкости 24 бит 384 кГц. К этим техническим качествам также относятся: лучшая обработка входов SPDIF (коаксиальный, оптический), чем у обычных интегрированных интерфейсов (WM8505, DIR9001), благодаря более высокой вычислительной мощности и буферным каскадом FIFO, которые радикально снижают джиттер.

Аналоговые каскады чистого класса А

Основываясь на более чем 20-летнем опыте, Audio-GD преуспевает в создании аналоговых каскадов без обратной связи. Выходная схема ЦАП R-1 является результатом этого длительного и тщательного исследования: каскады полностью состоят из отсортированных и согласованных дискретных транзисторов. В сигнальном тракте отсутствуют компоненты поверхностного монтажа и минимум компонентов. Конечные буферные каскады состоят из однотактных полевых транзисторов с широкой полосой пропускания на двух параллельных каскадах, что гарантирует низкий выходной импеданс. Эта последняя часть не имеет конденсаторов на пути прохождения сигнала. Разумеется, этот преобразователь также оснащен высокоскоростными сильноточными выходами ACSS. В духе «лучше меньше, да лучше» в аналоговой схеме нет реле.

Малошумящий линейный источник питания увеличенной мощности

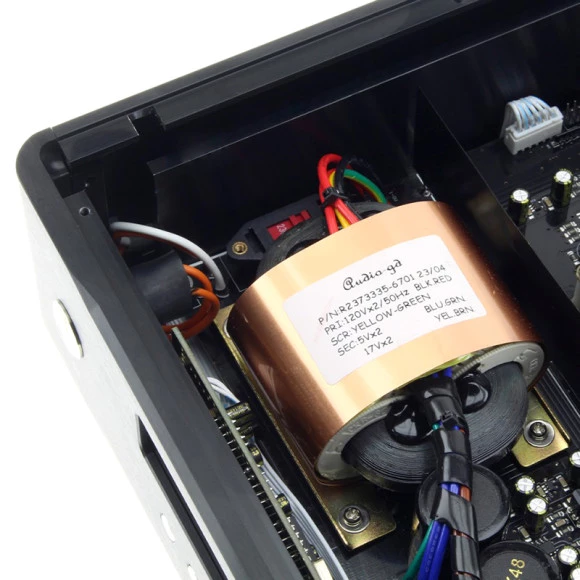

Хороший ЦАП — ничто без качественного источника питания, обеспечивающего минимально возможные паразитные шумы. R-1 оснащен трехобмоточным трансформатором R-Core с низким уровнем излучения для цифрового, левого и правого аналоговых каскадов. Каждое напряжение распределяется в общей сложности по 13 группам регулирования класса А, что обеспечивает очень низкий уровень шума и быструю импульсную характеристику.

Характеристики:

• ЦАП: R-2R NOS discrete DAC

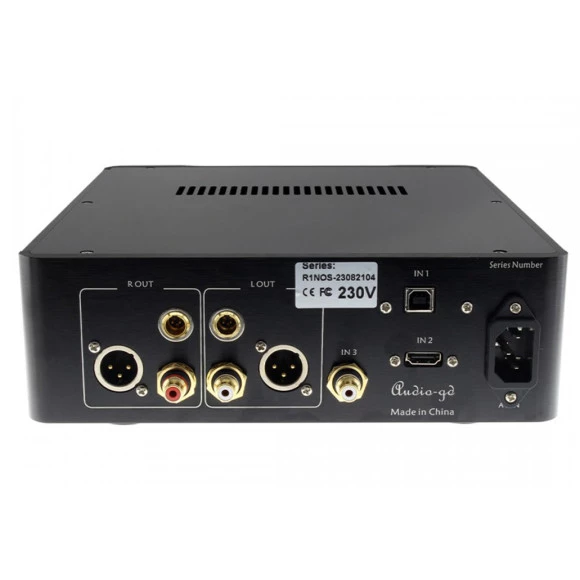

• Входы:
  • USB
  • HDMI (I2S)
  • Coaxial RCA SPDIF
• Выходы:
  • RCA (Небаланс)
  • XLR (Баланс)
  • ACSS (Баланс)
• Чувствительность цифрового входа: 0.5V pp (75Ω Coaxial), 19dB @ Toslink optics
• Диапазон частот: 20 Гц – 20 кГц
• Выходной уровень: 5V (XLR), 2.5V (RCA), 2 mA (ACSS)
• Соотношение сигнал/шум: 110dB
• Выходной импеданс: 10 Ом (RCA)
• USB и HDMI LVDS I2S: PCM 44.1kHz – 384kHz at 16-32bits
• USB и HDMI DSD: DSD64 to DSD512, 32bit max, частоты: 44.1kHz – 384kHz
• Coaxial SPDIF input: 24bits max, частоты: 44.1, 48, 88.2, 96,192kHz
• USB: Windows (requires driver), MAC и Linux
• Мощность входа: 230VAC/115VAC
• Потребляемая мощность: 12Вт
• Размеры: 240 x 280 x 80 мм
• Вес: 5 кг
