ЦАП Audio-GD R-28 MK3 - OS and NOS (All In One Model) Black

R-28 NOS от Audio-gd–это устройство «все в одном» с редкой универсальностью, сочетающее высококачественный полноценный R-2R ЦАП с дискретным балансным предварительным усилителем и высокоточным усилителем для наушников. Это универсальное устройство позволяет каждому аудиоустройству в звуковой системе извлечь выгоду от технологического опыта Audio-gd. К R-28 можно подсоединить несколько источников (в том числе аналоговые), что дает ему потенциал стать настоящим краеугольным камнем любой амбициозной аудиосистемы, облегчая прокладку кабелей и соединений, обеспечивая при этом тщательную и чистую обработку сигнала, независимо от источники. Совместимость с самыми современными аудиоформатами, а также множество входов и выходов обеспечивают поразительную совместимость со всем оборудованием и самой популярной цифровой аудиотехникой в ​​мире.

Версия NOS

Многим нравится звук чистого режима NOS, поэтому Audio-gd разработала NOS-версию R-28, которая обладает новыми функциями и усовершенствованиями, обеспечивающими еще более точное и насыщенное воспроизведение звука. Как следует из названия, эта версия ЦАП R2R R-28 работает в режиме NOS (Non Oversampling–Без передискретизации). Его конструкция специально оптимизирована для этой цели–для работы ему не нужен основной тактовый сигнал, позволяющий избежать чрезмерного джитера. Технология, интегрированная непосредственно в цифровой процессор R-28 NOS, гарантирует точную синхронизацию данных и тактового генератора. Кроме того, для изоляции цифровых входов и цифрового процессора используется гальваническая развязка, обеспечивающая чистое и точное воспроизведение звука.

Некоторые малоизвестные факты о конструкции NOS

В 1970-х годах было выпущено первое поколение проигрывателей CD, использовавших технологию NOS. При использовании NOS характеристики обычны, поскольку ограниченная разрядность сигнала влияет на КНС и соотношение сигнал/шум (S/N). Несмотря на то, что шум квантования влияет на уровень S/N, R-28 NOS все равно достигает очень низкого уровня шума, гораздо лучше, чем у большинства ламповых усилителей и проигрывателей, и очень похоже на то, что имеют современные ЦАП с OS (предискретизацией), или «оверсэмплингом»).

Чтобы получить лучшие характеристики на бумаге, многие конструкции используют довольно сложный аналоговый LC-фильтр после ЦАПа. Но LC-фильтр обычно не имеет плоской АЧХ, а вызывающий большой фазовый сдвиг также оказывает значительное влияние на качество звука. В 1980-х годах была изобретена передискретизация и FIR-фильтр, которые позволили улучшить качество звука по сравнению с применением LC-фильтра. На бумаге были получены хорошие технические характеристики, поэтому эта технология обычно применяется с тех пор.

В противоположность системам с повышенной дискретизацией, NOS ЦАП работают с низкими частотами дискретизации и не используют фильтрацию избыточных высоких частот. Поэтому многим все же больше нравится звук NOS и эти люди считают, что без дополнительной обработки он лучше сохраняет оригинальный характер звука, как в реальном мире. Они доверяют своим ушам, а не техническим характеристикам. Поэтому если вам нужны хорошие характеристики на бумаге, вместо уникальных свойств оригинального звука, возможно, дизайн NOS – не для вас.

Основная идея технологии NOS состоит в том, чтобы сохранить естественность звука, предотвращая потерю информации во время оверсэмплинга и цифровой фильтрации. Поклонники технологии NOS считают, что она придает более органический и аналоговый звук, более близкий к тому, что услышали бы при прослушивании аналоговой записи.

Каскадный R-2R ЦАП

R-28 NOS является ЦАП тип R-2R, который стал популярным благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R-2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-gd, как всегда, выбирает наивысшее качество.

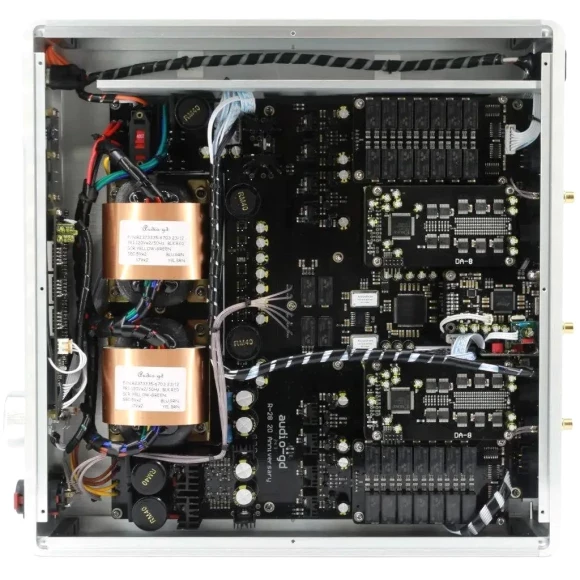

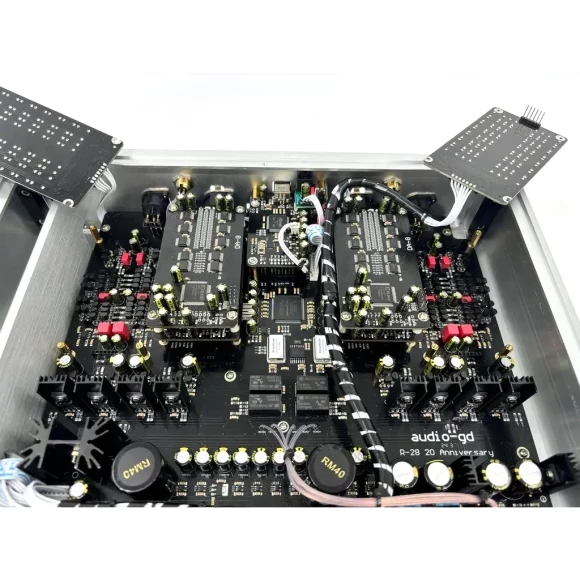

Каскад преобразования разделен на четыре параллельно работающих модуля DA-8. Эти модули напрямую интерпретируют каждый бит цифровых сигналов для восстановления аналогового сигнала. Каждый модуль выполняет свою задачу, воздействуя на сеть резисторов с заданным значением (R) и его удвоением (2R), не проходя через фазу передискретизации. Именно такая конструкция позволяет декодировать цифровые сигналы почти с полной нечувствительностью к джитеру, избегая при этом любой возможности появления тактовых шумов в исходном сигнале.

Такая конструкция способна обрабатывать весь 32-битный цифровой сигнал в течение одного такта, предотвращая потенциально слышимое накопление погрешностей и позволяя использовать однобитную шкалу коррекции (а не многобитную). Это играет важную роль в достижении высокого динамического диапазона (включая уровень сигнал/шум > 120 дБ), сохраняя при этом искажение и джитер на чрезвычайно низком уровне.

R-2R особенно интересна тем, что снижает чувствительность к джитеру до практически незначительной величины по сравнению с обычным сигма-дельтом ЦАП. Тактовый шум, паразитные шумы цифро-аналогового преобразования и другие нежелательные частоты, которые могут вызвать искажение или алиасинг, обрабатываются с большойэффективностью, что повышает характеристики на всех последующих уровнях цепи.

Тип ЦАП R-2R достаточно популярен в наше время и доступен как в наборах для самостоятельной сборки, недорогих готовых решениях, так и в продуктах высокого класса. Дешевые устройства R-2R часто базируются на старой технологии, давно разработанной компанией MSB, и включает в себя лишь базовую конструкцию ступеней R-2R, но не имеющие превосходной конструкции коррекции, разработанной по оригинальной технологии MSB. Эта конструкция использует логические микросхемы регистров сдвига данных в последовательном режиме для преобразования данных в аналоговый сигнал. На рынке Hi-Fi, конструкции R-2R более сложны и обеспечивают лучшее качество звука, но часто логика тоже базируется на последовательном режиме коррекции каскадов. В такой ситуации структурных проблем технологии R-2R невозможно избежать, и качество работы зависит исключительно от точности (допусков) лестничных резисторов.

Гораздо лучше, но значительно более сложная конструкция, переключает резисторы в параллельном режиме, когда сверхбыстрый процессор FPGA контролирует и корректирует лестницу R-2R. Параллельная архитектура контролирует каждый бит соответственно и достигает беспрецедентной эффективности (в параллельном режиме для вывода всех данных требуется только 1 такт, тогда как последовательный режим требует от 8 до 24 тактов). Схема с FPGA позволяет исправить неизбежные недостатки R-2R, вызванные чувствительностью к сбоям резисторов, а также достичь наилучшего качества выходного сигнала.

Простой подбор «идеальных» резисторов никогда не решит проблему несовершенства каскадного R-2R ЦАПа. Для этого требуются резисторы с допуском 0.00001% и возможностью работать с разрешением 24 бит. Это лишь в теории, поскольку дискретность логических микросхем переключателей уже имеет слишком большой внутренний импеданс и уничтожит теоретические значения допуска резистора. Решение состоит в том, чтобы не зависеть от допусков. Это комбинация обоих способов: резисторы со сверхнизким допуском, управляемые технологией коррекции, и очень скоростной FPGA, применяемый в устройствах Audio-gd.

Важность использования FPGA/CPLD

FPGA/CPLD расшифровывается как Programmable Array Logic (программируемые матрицы логики). Сегодня их можно встретить только в высококачественных ЦАПах. Audio-gd применяет FPGA/CPLD в своих устройствах с 2008 года. R-28 NOS имеет 6 программируемых чипсетов CPLD для разделения различных конфигураций цепей во избежание прерывания. Внутренний аппаратный интерфейс полностью контролируется сложным программным обеспечением. Огромным преимуществом является то, что программное обеспечение FPGA/CPLD можно легко модернизировать, предлагая новые функции или улучшая эффективность. Такая конструкция гораздо гибче и перспективнее!

ACSS

Верный традициям Audio-gd, R-28 имеет аналоговый токовый выход ACSS mini-XLR, полностью защищенный от обратной связи и с очень низким выходным сопротивлением. Эта уникальная конструкция ценится за передачу мельчайших деталей и отличную звуковую сцену в конечном воспроизведении.

ACSS это технология без обратной связи, созданная с использованием полностью дискретных усилителей. Большинство пользователей знают, что схема обратной связи может предложить лучшие характеристики в тестовых измерениях, а схема без обратной связи не показывает хороших результатов в тестовых измерениях, но может создать лучший звук для человеческих ушей. Это конфликт классических схем. ACSS может предложить менее окрашенный звук, более нейтральный, с очень низким уровнем искажений и высокой линейностью. Таким образом, звучание может сохранять динамику, детализацию и нейтральность, но не слишком ярким или резким.

Характеристики Audio-GD R-28 MK3

• Тип: цифро-аналоговый преобразователь + усилитель для наушников/предусилитель
• Тип ЦАП: дискретный каскадный R-2R

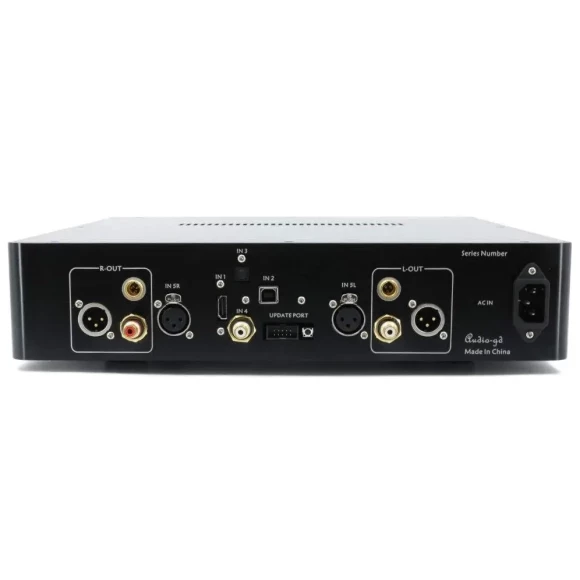

• Входы: USB: 1 х USB-B, I²S LVDS: 1 x HDMI, SPDIF: 1 x RCA, 1 x Toslink
• Аналоговый: 1 x XLR
• Входящая чувствительность: SPDIF, Coax 75 Ом: 0.5 В, SPDIF, Toslink: 19 дБм
• Выходы: Небалансный: 1 х RCA, Балансные: 1 x XLR/1 x ACSS (mini-XLR)
• Частотный диапазон: 20 Гц–20 кГц (-0.25 дБ) / 20 Гц–150 кГц (-3.0 дБ)
• Сигнал/шум: > 120 дБ, КНС + шум: < 0.03%
• Выход на наушники: 19 В (RMS)
• Выходы предусилителя, переменный уровень: 19 В (RMS)
• Выходы ЦАП, переменный уровень: 5 В (RMS)
• Усиление: H: +22 дБ/L: +12 дБ
• Дисбаланс каналов: <0.05 дБ
• Выход на наушники: 1 Ом
• Выходы ЦАП и предусилителя, переменный уровень: 5 Ом
• Мощность выхода на наушники (балансный): 9500 мВт/25 Ом, 8000 мВт/40 Ом, 3500 мВт/100 Ом, 1200 мВт/300 Ом, 600 мВт/600 Ом
• Поддерживаемая битовая глубина: USB и I²S: 32 бит (PCM) / 1 бит (DSD), SPDIF: 24 бит
• Поддерживаемая частота дискретизации: USB и I²S: 44.1 кГц - 384 кГц (PCM) / DSD512 (DSD), Коаксиальный SPDIF: до 192 кГц (PCM), Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Потребляемая мощность: 35 Вт.
• Размеры (Ш х В х Г): 360 x 85 x 360 мм
• Вес: 8.5 кг
