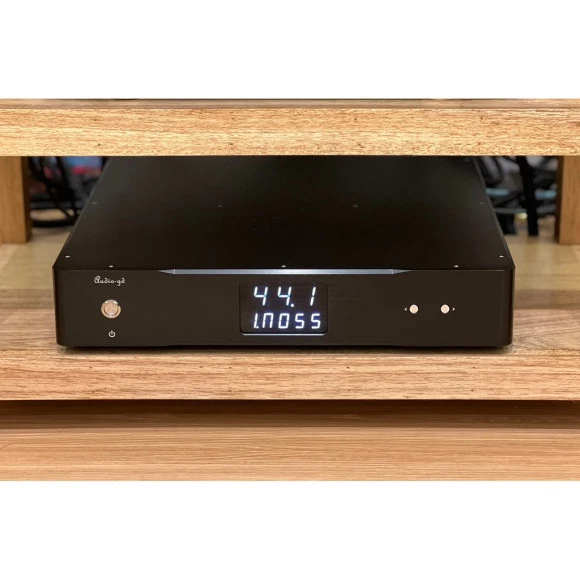

ЦАП Audio-GD R8 MK3 Black

Audio-GD R-8 MK3 – это высококачественный, балансный R2R ЦАП с исключительной конструкцией, обеспечивающий как музыкальное, так и точное воспроизведение звука.

Версия MK3

Эта версия R-8 прошла долгий период тестирования, измерения, прослушивания и настройки на всех уровнях схемы. Она использует стабилизированный источник питания с дискретными сервоприводами для обеспечения качественного питания, сравнимого с питанием от батареи. Преобразовательный каскад использует этот стабилизированный источник питания, тогда как аналоговые схемы используют чистый источник питания класса А. Улучшения и новые функции R-8 являются следующими:

• Дискретные компоненты интегрированы в балансную конструкцию: четыре набора дискретных, независимых аппаратных DSD-декодеров и восемь наборов дискретных R2R-модулей преобразования для создания сбалансированного двухканального декодера push-pull. Уровень шума сравним с уровнем шума батареи, без недостатков питания от аккумулятора.
• Можно активировать специальный режим, чтобы насладиться характерным звучанием винилового проигрывателя.
• Схема цифроаналогового преобразования использует FPGA (программируемая вентильная матрица) и пять CPLD (программируемые логические интегрированные схемы) для значительного ограничения помех. FPGA работает параллельно. Передача сигнала I²S осуществляется последовательно. Такая конструкция обеспечивает более быструю обработку сигнала и меньшую чувствительность к точности тактового генератора. Входы I²S организованы в два набора 32-битных параллельных данных, а SPDIF – в два набора 24-битных параллельных данных. Сигналы DSD организованы в два параллельных 64-битных набора. Такая конструкция обеспечивает более нейтральное и точное звучание с лучшей динамикой.
• Входы USB и HDMI оборудованы независимыми изоляторами и линейными источниками питания для ограничения помех: USB использует двунаправленный изолятор, который посылает сигнал I²S на FPGA и получает синхронный тактовый сигнал. Интерфейс USB больше не использует собственный тактовый генератор, а для более точной передачи и улучшения качества звука используется синхросигнал.
• Два тактовых генератора Accusilicon с частотами 90 и 98 МГц обеспечивают идеальную синхронизацию всего устройства. Новый принцип управления тактовой частотой обеспечивает лучшую стабильность для большей прозрачности.
• Сигналы DSD используют асинхронный тактовый генератор для большей точности.
• SPDIF поддерживает воспроизведение DoP.
• Все цифровые режимы доступны и изменяются с помощью кнопок на передней панели.

Конструкция R2R

R-8 является ЦАП типа R2R, который стал популярным благодаря своим неоспоримым звуковым качествам, особенно при интеграции с высококачественными устройствами. Существует несколько методов проектирования ЦАП R2R, которые влияют как на характеристики, так и на сложность конструкции, но Audio-GD, как всегда, выбирает наивысшее качество.

Основные преимущества дискретного каскадного ЦАП R2R:

• R2R не превращает тактовый сигнал в выходной
• R2R не чувствителен к джиттеру, в отличие от дельта-сигма ЦАПов
• R2R обеспечивает более точный выходной сигнал, чем дельта-сигма ЦАПы

Джиттер

Чтобы полностью устранить влияние джиттера на входной сигнал, R-8 MK3 использует асинхронную систему тактовой синхронизации. Эта система сначала считывает и хранит данные выходного сигнала в оперативной памяти, игнорируя тактовый сигнал, а на выходе оперативной памяти использует высокоэффективные осцилляторы Accusilicon. Поскольку данным и тактовым сигналом управляет чип FPGA, влияние джиттера незначительно. Ключевым моментом этого способа передачи является обеспечение целостности данных для чистого, естественного воспроизведения звука.

Сверхбыстрая обработка сигналов

Чип FPGA – это программируемый компонент, который сейчас регулярно встречается в высококлассных ЦАПах. Он позволяет полностью контролировать внутреннее оборудование с помощью сложного программного обеспечения. Огромным преимуществом использования FPGA является то, что его программный уровень может быть легко обновлен для добавления новых функций или улучшения общей эффективности устройства. Это позволяет модернизировать устройство без необходимости замены компонентов, являющихся одновременно высокоэффективным и гибким решением.

FPGA и пять CPLD в значительной степени отвечают за высокое качество звука, которое обеспечивает R8-8 MK2. В частности, они отвечают за следующие моменты:

• В FPGA интегрирован высокопроизводительный демодулятор SPDIF
• Сочетание тактовой системы и технологии вывода данных FIFO для точной синхронизации и, таким образом, эффективного устранения джиттера
• Интеграция фильтров передискретизации 2x, 4x и 8x, цифровых фильтров и 4 различных режимов NOS
• Режим, позволяющий имитировать воспроизведение звука винилового проигрывателя

Дискретный аналоговый симметричный выходной каскад

Аналоговый выходной каскад подключен непосредственно по модулям DA-7 без использования SMD-компонентов. Для усиления и обработки сигнала используется высокоскоростной ACSS усилитель. Усилитель имеет отрицательную обратную связь. Выходной буфер имеет несимметричную конструкцию на основе FET, где каждая группа соединена параллельно снижению выходного сопротивления. ЦАП имеет 4 АОП для обеспечения функции сервопривода постоянного тока и поэтому не требует разделительного конденсатора во избежание дополнительного шума или окраски звука.

Качественные соединения

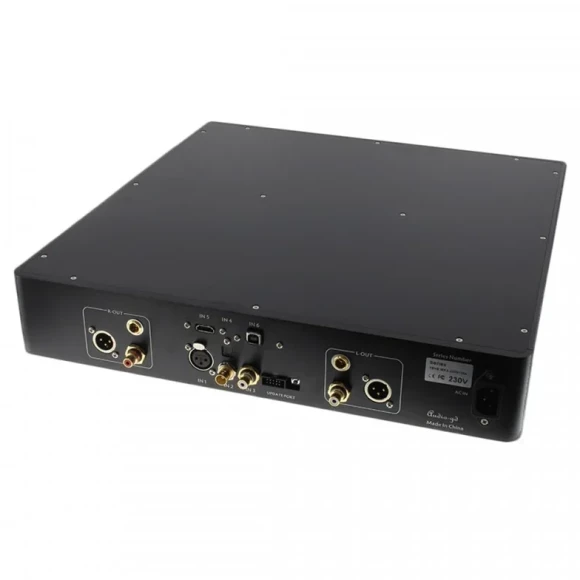

Как и многие другие продукты Audio-GD, R-8 имеет USB-интерфейс Amanero, поддерживающий разрешение PCM до 32 бит 384 кГц и DSD512. Устройство имеет 5 входов: коаксиальное, оптическое, HDMI I²S, USB и XLR AES/EBU. Каждый вход имеет интерфейсы, адаптированные для обеспечения высокого качества звука. На выходе R-8 имеет разъемы XLR, RCA и ACSS.

ACSS

Audio-GD имеет свой фирменный технологический стандарт, который называется ACSS (Audio-GD Current System Signal). Благодаря опыту и ноу-хау компании эта технология обеспечивает менее красочное, более подробное звучание и беспрецедентную нейтральность. Каждый технический инженер бренда является не только опытным специалистом, но и таким же энтузиастом Hi-Fi и аудио, как и мы с вами.

Мощный блок питания

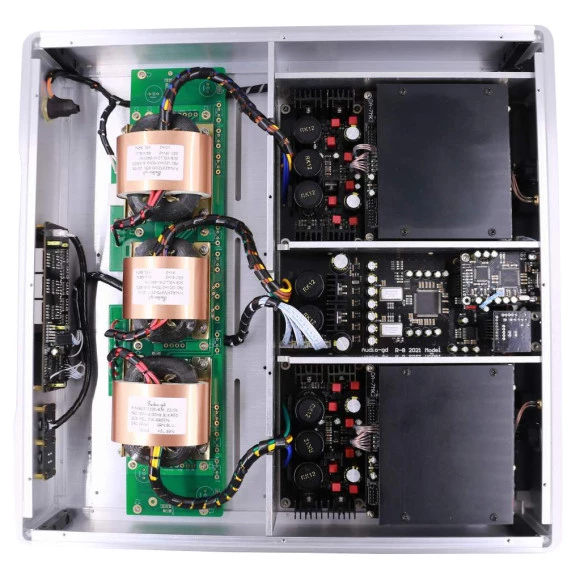

Особенно поражает каскад питания R-8 MK3 с 3 высокоэффективными трансформаторами R-Core, общей мощностью 135 Вт и более 30000 мкФ фильтровальных конденсаторов, обеспечивающих чистый и стабильный электрический сигнал. Питание цифровых схем распределяется с помощью девяти высокоскоростных блоков питания с низким уровнем шума. Для питания аналоговых цепей выходных усилителей используются четыре группы чистых БП класса А.

Характеристики:

• Тип: цифро-аналоговый преобразователь
• Тип ЦАП: дискретный каскадный R-2R
• Входы:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF или вход внешнего тактового главного генератора: 1 x BNC
• Входящая чувствительность:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
  • HDMI I²S, USB: 3.3 В
• Выходы:
  • Небалансный: 1 х RCA
  • Балансные: 1 x XLR/1 x ACSS (mini-XLR, совместимость с Krell Cast)
• Характеристики аналогового выходного тракта:
  • Частотный диапазон: 20 Гц – 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.1%
• Исходный уровень:
  • RCA: 2.5 В
  • XLR: 5 В
  • ACSS: 2 мА + 2 мА
• Выходной импеданс: < 5 Ом (XLR, RCA)
• Поддерживаемая битовая глубина:
  • USB и I²S: 32 бита (PCM) / 1 бита (DSD)
  • SPDIF: 24 бит
• Поддерживаемая частота дискретизации:
  • USB и I²S: 44.1 кГц - 384 кГц (PCM) / DSD512 (DSD)
  • Коаксиальный SPDIF: до 192 кГц (PCM)
  • Оптический SPDIF: до 96 кГц (PCM)
• USB-совместимость: Windows, MacOS, Linux, iOS
• Потребляемая мощность: 40 Вт.
• Размеры (Ш х В х Г): 430 x 80 x 445 мм
• Вес: 12 кг
