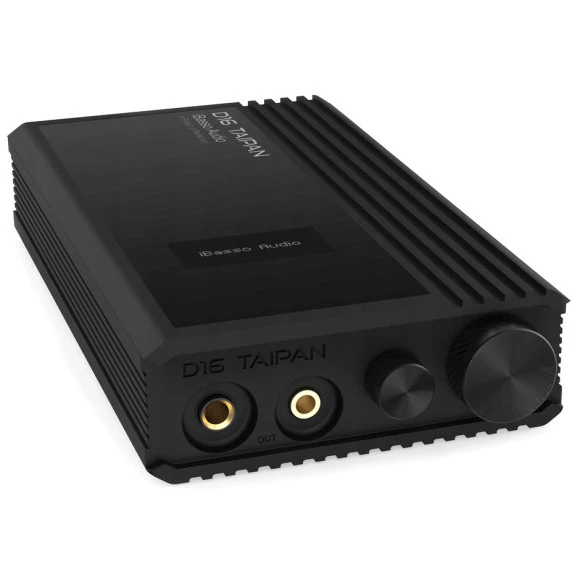

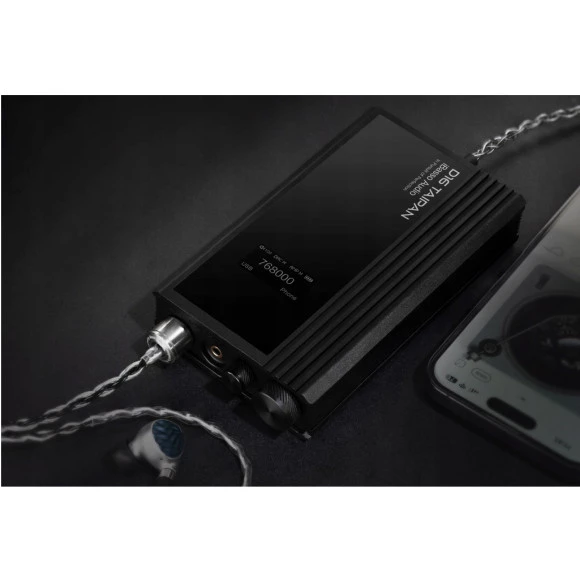

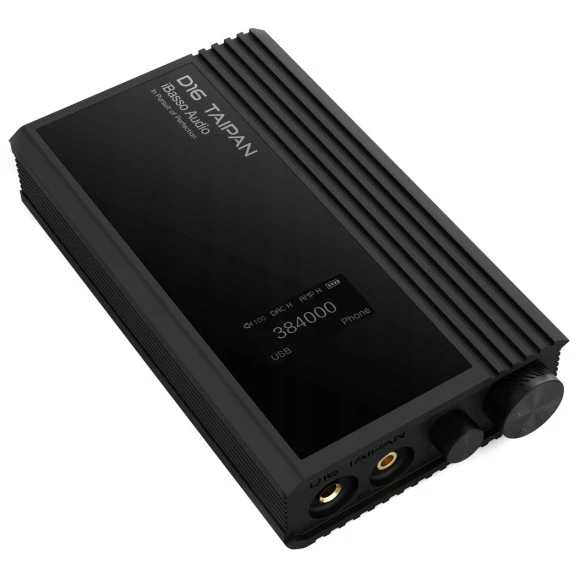

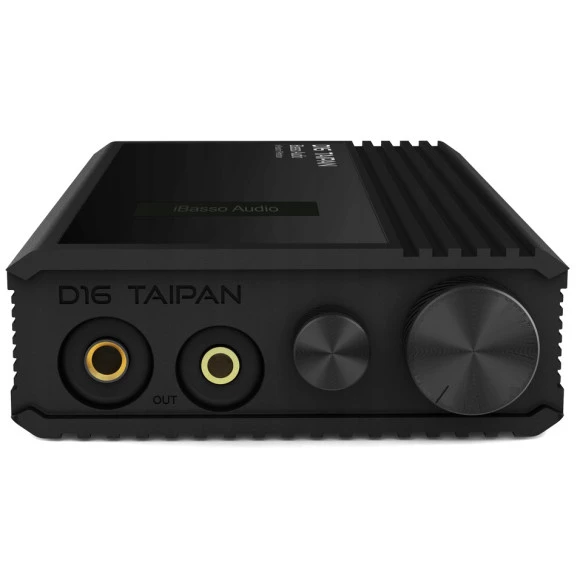

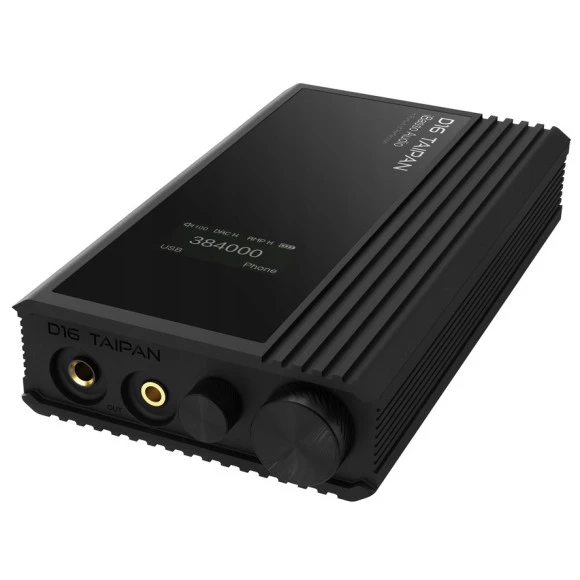

ЦАП и усилитель iBasso D16 Black

iBasso D16 (Taipan) – это ЦАП/усилитель для наушников класса A, использующий собственное ядро iBasso FPGA-Master 2.0 и 16 сложенных в стек 8E PWM-ЦАП, в общем 128 8E PWM-ЦАП (дискретного) для 1-битового ЦАП-преобразования. Измеренный THD+N превышает 0,0001%, что является лучшим показателем среди современных портативных дискретных ЦАП. Секция AMP – это транзисторный усилитель суперкласса А, который очень похож на усилитель DX320MAX.

FPGA-Master 2.0

FPGA-Master 2.0 для D16 объединяет алгоритмические достижения iBasso за последние три года и является причиной прорыва в создании портативного дискретного ЦАП.

FPGA играет роль реорганизации и перекодирования сигнала, которая генерирует PWM-сигналы, которые могут быть декодированы следующим PWM-ЦАП.

Разработчики ЦАП хорошо знают, что когда THD достигает определенного уровня, наличие шума становится помехой для достижения большего динамического диапазона. FPGA-Master 2.0 D16 может похвастаться поразительным формирователем шума, который радикально снижает уровень шума.

Применяется технология глобальной регенерации тактовой частоты. Два фемтосекундных генератора Accusilicon обеспечивают тактовую частоту для FPGA. FPGA регенерирует синхронный низкофазный тактовый сигнал, необходимый для DSP и USB-приемника. 1-разрядные ЦАП очень чувствительны к тактовому джиттеру. Аудиогенератор Accusilicon имеет фазовый шум только –158 дБс/Гц [@1 кГц]. По сравнению с –145 дБ/Гц обычного фемтосекундного генератора, фазовый шум снижен на 13 дБ, что гарантирует отличный контроль джиттера для D16.

Точная регулировка задержки на пикосекундном уровне, позволяющая установить задержку I/O и компенсировать "задержку проводки" платы, чтобы сигналы, поступающие на конец ЦАП, были выровнены и строго синхронизированы.

Благодаря точному управлению FPGA-Master 2.0, 128 независимых PWM-ЦАП работают в режиме FIR и объединяются для формирования выходов L+, L-, R+, R-. Каждый бит данных ЦАП подвергается тщательной задержке и выравниванию с помощью строгой компенсации.

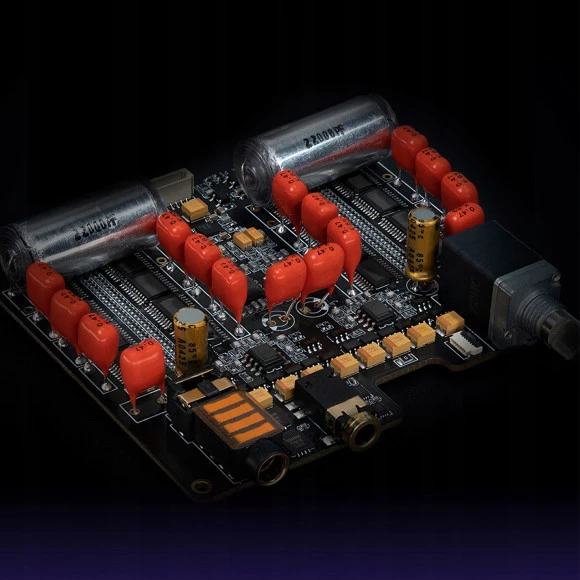

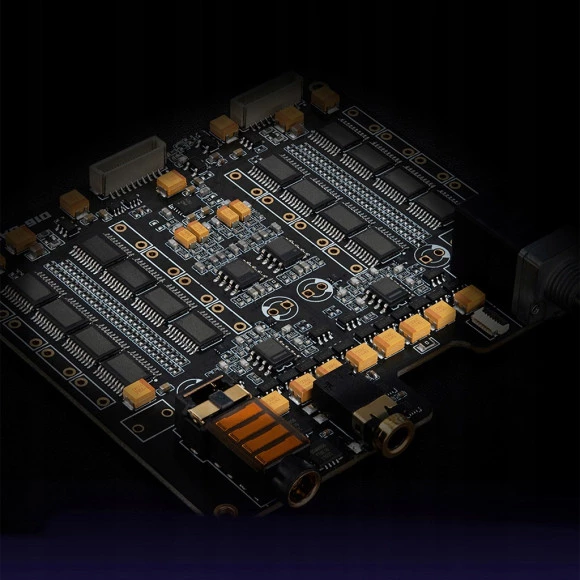

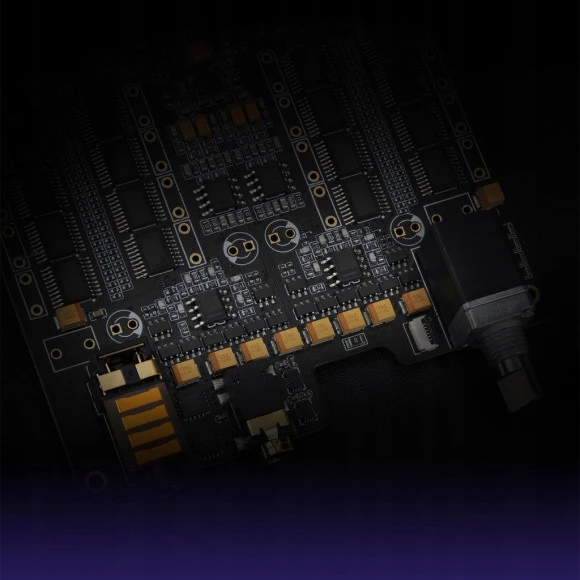

Дискретный PWM-ЦАП

После того, как FPGA генерирует PWM-сигнал, он поступает на дискретный PWM-ЦАП для декодирования. Используется 16 комплектов каскада PWM-ЦАП 8E. По 4 набора на L+, L-, R+, R-, то есть 32 PWM-ЦАП. Это количество превышает количество других портативных дискретных ЦАП более чем в 6,4 раза. Благодаря исключительному сочетанию точного декодирования и значительному количеству чрезвычайно качественных ЦАП достигается уровень THD+N менее 0,0001%, что является исключительной характеристикой.

Аппаратный аналоговый FIR-фильтр

Благодаря пикосекундному точному управлению FPGA-Master 2.0, 128 независимых PWM-ЦАП работают в режиме FIR и объединяются для формирования L+, L-, R+, R-выходов. Каждый канал имеет 32 PWM-ЦАП работающих в режиме "параллельной задержки". Такая конфигурация позволяет 32 ЦАПам работать вместе как аппаратный аналоговый FIR-фильтр. Усредняя различия между несколькими ЦАПами, искажения сводятся к минимуму, что приводит к улучшению детализации и плотности звука.

Дискретный усилитель суперкласса А (1125 мВт+1125 мВт@32 Ом)

В D16 используется архитектура, подобная архитектуре DX320MAX, суперклассу дискретного А усилителя. Он содержит 20 сдвоенных транзисторов с низким коэффициентом усиления (BISS) и может похвастаться поразительным выходным током до 2А, что обеспечивает надежную выходную мощность 1125 мВт+1125 мВт@32 Ом.

Автономная работа

На одном заряде батареи ЦАП будет работать до 9 часов. Время до полной зарядки с 0% – 2.5 часов. Поддерживается быстрая зарядка QC3.0.
