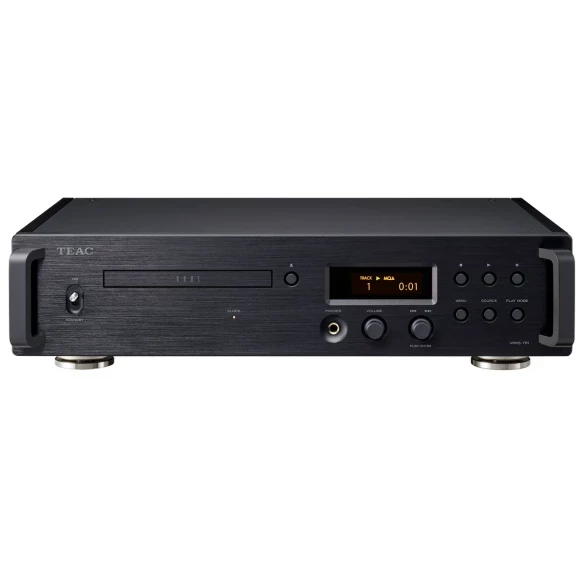

CD проигрыватель Teac VRDS-701-B

Посвященная 70-летию основания компании TEAC, модель CD-проигрывателя TEAC VRDS-701 привносит инновации и воплощает сильные стороны, включая недавно разработанный механизм VRDS.

Особенности TEAC VRDS-701

• заново разработанный механизм VRDS;
• полунавесной монтаж;
• поддержка PCM 384 кГц / 32 бит и DSD512;
• функция повышения частоты до 384 кГц;
• вход для подключения внешнего тактового генератора 10 мГц;
• полный декодер MQA;
• схема двойное моно;
• встроенный предусилительTEAC-QVCS;
• прямое подключение к усилителю мощности через выход QVCS;
• источник питания c тремя тороидальными силовыми трансформаторами;
• чтение формата: Audio CD, CD-R/CD-RW;
• дельта-сигма ЦАП на дискретных элементах.

Технология VRDS

Проигрыватель компакт-дисков VRDS-701 использует недавно разработанный механизм VRDS и оригинальный дискретный ЦАП TEAC. VRDS - это фирменный механизм привода компакт-дисков TEAC, который уменьшает вибрацию при вращении и другие нежелательные вибрации, закрепляя компакт-диск на алюминиевом поворотном столе того же диаметра, чтобы максимально увеличить инерционную массу.

Ток сервопривода уменьшается с помощью поворотного стола за счет коррекции деформации диска и повышения относительной точности оптической оси датчика и стороны углубления диска. Это позволяет снизить количество ошибок при чтении дисков и обеспечить превосходное качество звука.

Для опор поддерживающих поворотный стол, инженеры тщательно подобрали легкие материалы, которые являются очень жесткими и не передают вибрацию. Благодаря быстрому естественному регулированию вибраций удалось добиться широкого, динамичного звучания. Перемычка, имеющая тороидальную структуру из смолы, закреплена только с одной стороны, и распространение вибрации от механизма CD на противоположную сторону через перемычку подавляется, таким образом, весь механизм сводит к минимуму нежелательные симпатические вибрации.

Фирменный дискретный ЦАП

Вместо использования классического чипа ЦАП от популярных производителей для секции цифро-аналогового преобразования, которая имеет решающее значение для качества звука, VRDS-701 оснащен дискретным ЦАП TEAC (дельта-сигма), который использует уникальные алгоритмы в дискретной схеме.

Сигналы DSD оставляются как есть, в то время как сигналы PCM преобразуются в 1-битовые или многоразрядные сигналы, по выбору слушателя, используются с помощью дельта-сигма-модулятора и затем выводятся в виде высококачественных аналоговых сигналов. Широкое и идеально чистое звуковое поле может быть реализовано только благодаря такому дискретному дизайну. В результате можно сказать, что инженеры достигли того звучания, к которому стремился TEAC

Схемотехника двойное моно

Используя независимые трансформаторы с левым и правым тороидальными сердечниками, разработчики применили гибкую структуру двойное моно для полного прохождения сигнала от источника питания через секцию аналого-цифрового преобразователя до аналогового выходного каскада. Двойная моно-структура имеет два набора схем, которые обеспечивают раздельные тракты для каждого канала. Это предотвращает помехи между левым и правым сигналами и реализует богатую музыкальную экспрессию, которая подчеркивает восприятие звукового пространства и трехмерность.

Независимые блоки питания

В дополнение к трансформатору с тороидальным сердечником для аналоговых сигналов, секция цифрового управления и механизм CD оснащены независимыми трансформаторами с тороидальным сердечником большой емкости. Благодаря подаче постоянного тока с использованием этих трех трансформаторов с тороидальным сердечником внезапные начала и остановки звуков могут быть выражены четко, обеспечивая выдающуюся линейность звучания. Каждый из трансформаторов установлен на вспомогательном шасси, защищенным от вибрации.

Фирменный буферный усилитель HCLD 2

TEAC-HCLD 2 представляет собой буферный усилитель с повышенным выходным током, который увеличивает пропускную способность по критическому току. В качестве линейных драйверов в этой модели используются алмазные буферные усилители с высокой выходной мощностью по току. Используя двухконтурную схему "плюс-минус" для каждого канала, привод может быть дифференциальным со сбалансированным выходом и параллельным с несбалансированным выходом. Передача аудиосигналов без снижения их динамичности становится возможной при увеличении мощности источника тока.

Встроенный усилитель для наушников

Усилитель для наушников оснащен специальным драйвером, который использует схему с высокой выходной мощностью с низким уровнем искажений, высоким отношением сигнал/шум и высокой пропускной способностью 2000 В/мкс, что эквивалентно усилителю выходной линии, усиливающему передачу тока. Это позволит максимально раскрыть потенциал ваших наушников, обеспечивая выходную мощность в 500 мВт при нагрузке в 32 Ом.

Возможности Hi-Resolution Audio

VRDS-701 не ограничивается традиционными возможностями проигрывателя компакт-дисков, а расширен функциональностью, ориентированной на будущее. Возможность воспроизведения компакт-дисков формата MQA с использованием полных возможностей декодирования MQA, а так же поддержкой 22,5 МГц DSD и форматами PCM 384 кГц / 32 бита в качестве USB-ЦАП - вот некоторые из функций, которые делают его больше, чем просто проигрывателем компакт-дисков.

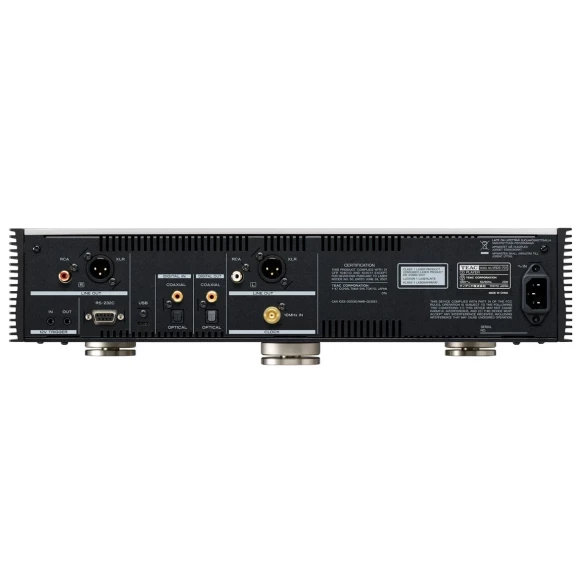

Характеристики Teac VRDS-701-B

• Медиа-носители: CD, CD (CD-R/CD-RW * CD-DA) (8 см не поддерживаются)
• Аналоговый выход: LINE
• Разъем XLR x1: (L/R), RCA x1 пара (L/R)
• Импеданс: XLR:220 Ом, RCA：180 Ом
• Макс. исх. уровень: FIXED 0дБ, XLR/RCA: 2.0В rms (1кГц, полный диапазон, 10ком нагрузка) FIXED +6дБ, XLR/RCA: 4.0В rms, VARIABLE, XLR: 12В rms, RCA: 6В rms
• Диапазон частот: 5Гц – 80кГц (+1дБ/−6дБ)
• Отношение сигнал/шум: 105дБ (A-взв., 1кГц)
• Искажение THD: 0.002% (1кГц, LPF: 20 - 20кГц)
• Входной сигнал: DSD 11.2МГц, выход: RCA, DSD LPF: FIR1
• Разъем: 1/4” (6.3-мм) стерео x1
• Макс. исх. мощность: 500 мВт+500 мВт (на 32 Ом)
• USB: 1 (Type-C, USB2.0 или более новый)
• Типы входных сигналов: Linear PCM, 44.1/48/88.2/96/176.4/192/352.8/384кГц, 16 бит, 24 бит, 32 бит, DSD.2.8/5.6/11.2/22.5МГц
• Коаксиальный: RCA x1, Входной уровень: 0.5В pp, Входной импеданс: 75 Ом
• Типы входных сигналов: Linear PCM, 32/44.1/48/88.2/96/176.4/192кГц, 16 бит/24 бит DSD2.8МГц
• Оптический: TOS (JEITA RC5720C) x1, Входной уровень: -24.0 to -14.5дБm peak
• Типы входных сигналов: Linear PCM, 32/44.1/48/88.2/96/176.4/192кГц, 16бит/24 бит, DSD2.8МГц
• Вход внешней синхронизации: BNC x1
• Входящая частота: 10МГц
• Входной импеданс: 50 Ом
• Входящий уровень прямоугольной волны: эквивалент TTL уровня,
• Синусоидальная волна: 0.5 - 1.0В rms
• Коаксиальный: RCA x1, Выходной уровень: 0.5В pp, Выходной импеданс: 75 Ом
• Оптический: TOS (JEITA RC5720C) x1
• Триггерный вход: (12В TRIGGER IN), 3.5mm Mono mini jack x1, 12В, 1мА
• Триггерный выход: (12В TRIGGER OUT), 3.5мм Mono mini jack x1, 12В, Макс. ток: 100мА
• Питание AC 120В, 60Гц, AC: 220-240В, 50/60Гц
• Потребление: 40 Вт, Standby: 0.4 Вт
• Размеры: 444 x 111.3 x 333.6 мм (с выступами)
• Вес: 11.8 кг
• Страна (головной офис): Япония
