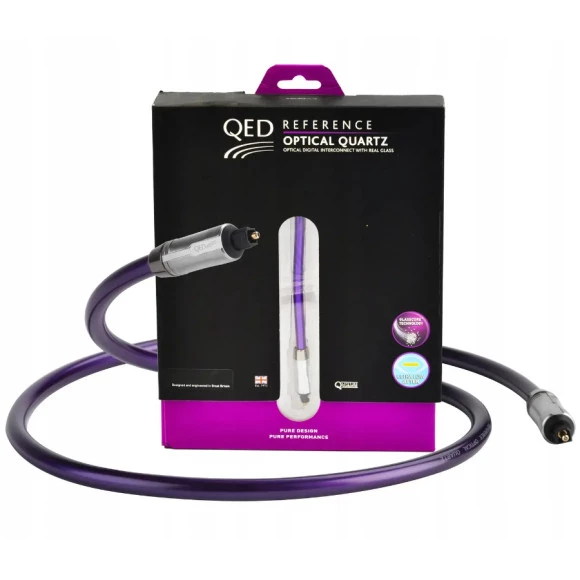

Оптический кабель QED Reference Optical Quartz 2.0M (QE3320)

Превосходный оптический цифровой аудио кабель Toslink от QED, изготовленный из настоящего стекла.

Эталонный оптический кварц — первый в своем роде, состоящий из 210 отдельных боросиликатных стеклянных волокон. Кабель позволяет вам наслаждаться потрясающим звуком при подключении ЦАПов, телевизоров, проигрывателей компакт-дисков и проигрывателей Blu-Ray к усилителям или ресиверам, поскольку он имеет гораздо большую полосу пропускания и лишь 1/10 часть затухания по сравнению с традиционными акриловыми волокнами. Reference Optical Quartz значительно превосходит требования к многоканальному цифровому звуку высокой четкости с полосой пропускания более 150 МГц, на которую совершенно не влияет изгиб кабеля.

Особенности и преимущества

Стеклянная технология

В новой технологии QED Glasscore™ используются несколько жгутов сверхтонких оптических волокон из боросиликатного стекла (GOF) не более 50 мкм каждое, что составляет диаметр 1 мм, необходимый для соответствия стандартным разъемам Toslink. Поскольку волокна настолько малы, различные пути, по которым проходят световые лучи, имеют одинаковую длину, что практически исключает временную ошибку и вносит меньше искажений и джиттера. Это приводит к увеличению пропускной способности и точности передачи данных.

Ступенчатый показатель преломления

Кварцевые волокна покрыты оболочкой с низким коэффициентом преломления для направления светового сигнала.

Пропускная способность Свыше 150 МГц

Это значительно превышает требования к многоканальному цифровому звуку высокой четкости HD. В отличие от обычных оптических кабелей из акрилового стекла, кабели из кварцевого стекла могут передавать сигналы до 24 бит/192 кГц включительно с очень низким джиттером.

Эталонный оптический кварц может обеспечить гораздо большую полосу пропускания, чем одиночное волокно из акрилового стекла с затуханием в 10 раз меньше.

Сверхнизкий джиттер / сверхнизкие потери.

Специалисты QED подсчитали, что джиттер (искажения, вызванные разницей во времени между различными путями света) в обычных оптических кабелях обычно может достигать 145 пс. В эталонном оптическом кварце ошибки синхронизации практически устранены, что приводит к меньшим искажениям, джиттеру и ультра низкими потерям <0,03 дБ/м.

Кабели имеют важное значение

Цифровые оптические аудио кабели в настоящее время широко используются для подключения оборудования источника звука, такого как телевизоры, проигрыватели компакт-дисков и проигрывателей Blu-Ray, к усилителям или ресиверам. Есть много преимуществ в использовании оптического выхода вашего оборудования-источника. Оптический выход обеспечивает полную электрическую изоляцию между оборудованием, устраняя контуры заземления и помехи, вызванные большими внешними напряжениями или токами. При быстрой цифровой передаче сигналов с использованием медных кабелей с витой парой такие проблемы, как перекрестные помехи на ближнем конце, могут вызвать искажение сигнала; эти проблемы устраняются использованием опции цифрового оптического соединения.

Из-за очень коротких расстояний и относительно низкой скорости передачи данных в системе Toslink можно использовать очень недорогие пластиковые оптические волокна (POF), изготовленные из материала акрилового стекла, известного как PMMA (полиметилметакрилат). Обычно они имеют диаметр 1 мм, чтобы соответствовать коннектору Toslink, и, конечно, их дополнительная ширина только усугубляет искажение времени или джиттер, вызванный многомодовым волокном. Расчеты показали, что типичный кабель длиной 1 м с волокном из ПММА с показателем преломления 1,5 и критическим углом 76 градусов потенциально может вызвать джиттер.

До 145 пс в сигнал SPDIF. Эти пластиковые оптические волокна (POF) составляют практически все имеющиеся в продаже цифровые оптические аудиокабели, доступные сегодня.

Альтернативой этой ситуации, принятой QED в нашем новом технологическом кабеле Glasscore™, является использование нескольких жгутов сверхтонких оптических волокон из боросиликатного стекла (GOF) не более 50 мкм каждое (тоньше человеческого волоса, см. ниже) для составляют диаметр 1 мм, необходимый для соответствия стандартным разъемам Toslink. В новом эталонном оптическом кварцевом кабеле QED имеется 210 таких волокон, каждое из которых направляет свет по гораздо более узкому пути, что делает различные моды гораздо более однородными, чем в одиночных волокнах большего диаметра.

Поскольку диапазон углов падения, при которых свет принимается в апертуре кабеля, меньше, а критический угол внутреннего отражения в стекле больше, чем в волокнах POF, диапазон различных путей, по которым проходит свет, уменьшается. Таким образом, короткие импульсы данных больше не будут искусственно удлиняться или смазываться в результате физического процесса перемещения по кабелю.

GLASSCORE™

Каждое волокно тоньше человеческого волоса. Для изготовления требуется 210 волокон по 50 мкм каждое. До диаметра 1 мм, необходимого для соответствия стандартным разъемам Toslink.

Сравнение технологий

Оптические волокна ПММА

Типичное оптическое волокно изготовлено из материала акрилового стекла, известного как ПММА (полиметилметакрилат). Этот акриловый сердечник позволяет свету проходить через него по разным путям. Вводятся временные различия, которые обычно составляют до 145 пс джиттера.

Потери сигнала также происходят, когда свет падает выше критического угла и не отражается обратно (желтый).

Эталонный оптический кварц

Эталонный оптический кварц содержит более 210 волокон Glasscore™, каждое из которых тоньше человеческого волоса. Это обеспечивает сверхнизкий джиттер, поскольку меньшая числовая апертура уменьшает диапазон углов приема, что приводит к более прямолинейным путям прохождения сигнала.
