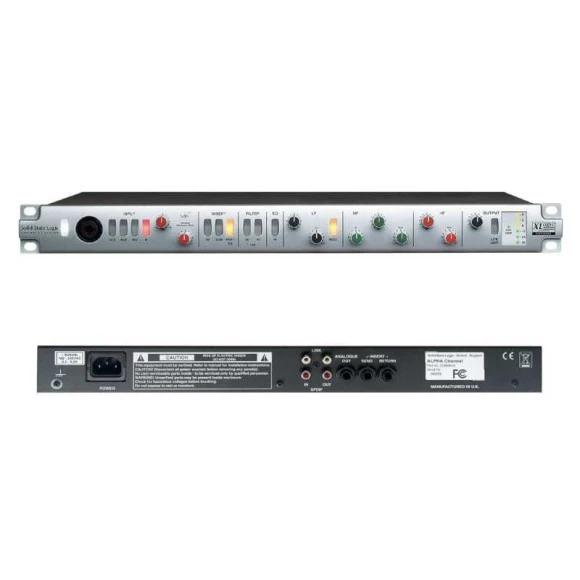

Усилитель SSL XLogic Alpha Channel

SSL XLogic Alpha Channel - микрофонный / инструментальный предусилитель.

SSL XLogic Alpha Channel - микрофонный / инструментальный предусилитель, монтаж в рэковую стойку 19'', фантомное питание, инверсия фазы, аналоговый преобразователь VHD, 2 балансных инсертных разъема 1/4'', 3-полосный эквалайзер, HP-фильтр со срезом 40/80/120 Гц, лимитер, аналогово-цифровой преобразователь, цифровые вход и выход SPDIF.

Особенности:

• Профессиональный ультрачистый микрофонный предусилитель с переключателем импеданса Hi Z
• Схема VHD (Variable Harmonic Drive) для добавления аналогового тона
• Combi XLR микрофонный / линейный / инструментальный вход на передней панели
• 1/4" гнездо с автоматическим распознаванием инструмента с пассивным обнаружением сопротивления типа DI и согласованием уровня
• Фильтр весоких частот с выбираемой частотой среза 40 Гц, 80 Гц или 120 Гц
• Выходы DC Sidechain Link (RCA)
• Аналого-цифровое преобразование профессионального качества
• 1/4” аналоговый выход и S/PDIF I/O
• Автоматическое определение частоты дискретизации и самонастройка
• Трехполосный параметрический эквалайзер SSL со среднечастотным Q-контролем и двумя LF-кривыми
• Интеллектуальное автоматическое ограничение, которое максимально увеличивает запас записи и позволяет избежать отсечения ЦАП
• Интегрированный аналого-цифровой преобразователь (AD) класса SSL;
• Переключатель высокой частоты: частота среза 40Hz, 80Hz или 120Hz;
• 3-полосный параметрический эквалайзер;

Контур гармонических волновых колебаний

SSL XLogic Alpha Channel - рэковый аналоговый предусилитель, предлагающий один канал усиления микрофона, эквалайзера, динамической обработки и аналого-цифрового преобразования для музыкантов, продюсеров и звукоинженеров в домашних условиях, студиях и во время живых выступлений.

С усилением до 75 дБ и переменным гармоническим приводом, альфа-канал может передавать все, от чистых и плавных тонов для мягкого вокала до резких и грубых искажений для ударных инструментов. Кроме того, его комбинированный разъем XLR-1/4" вмещает входные сигналы на уровне микрофона, линии и инструмента.

Дополнительные возможности

Устраните проблемный эффект грохота и близости с помощью фильтра верхних частот 40/80/120 Гц или подключите ваш любимый процессор или компрессор, к входным гнездам 1/4", расположите его до или после эквалайзера одним нажатием кнопки. У вас также есть замечательная возможность включить интеллектуальный автоматический ограничитель, чтобы избежать ограничения через встроенный АЦП 24-бит/192 кГц, который отправляет цифровой сигнал на выходной разъем S/PDIF. Отдельный аналоговый выход представлен на сбалансированном 1/4" TRS-разъеме, а альфа-канал также оснащен регулируемым выходным усилением, пэдом -20 дБ, переключателем полярности и выбираемым фантомным питанием 48 В. Интерфейс занимает 1 RU пространства в стойке и включает в себя съемный кабель питания.

Характеристики:

• Тип: микрофонный предусилитель
• Количество каналов: 1
• Входы: 1 x XLR-1/4" комбинированный (сбалансированный/несбалансированный), 1 х коаксиальный S/PDIF
• Выходы: 1 х 1/4" TRS (сбалансированный), 1 х коаксиальный S/PDIF
• Inserts: 1 x 1/4" TRS send (сбалансированные), 1 х 1/4" TRS return (сбалансированный)
• Разъемы: Link 1 x RCA коаксиальный вход, 1 х RCA коаксиальный выход
• Входное сопротивление: XLR Lo-Z: 1 кОм
• Входное сопротивление XLR Hi-Z: 10 кОм
• Входное сопротивление 1/4" Hi-Z: 1 МОм
• Входное сопротивление 1/4" Insert Send: 10 кОм
• Входное сопротивление S/PDIF: 75 Ом
• Выходное сопротивление 1/4" выход: 40 Ом
• Выходное сопротивление 1/4" Gain Output: 40 Ом
• Выходное сопротивление S / PDIF: 75 Ом
• Выход ограничителя рабочего уровня: 24 дБн, единичное усиление на выходе
• Включение ограничителя: 12 дБн, усиление +12 дБ на выход
• Максимальная мощность: +24,3 дБн
• Частотная характеристика: от 10 Гц до 70 кГц (± 0,2 дБ), от 6 Гц до 250 кГц (-3 дБ)
• Шум: -130,5 дБн (микрофонный вход 10 Ом), -127,5 дБн (микрофонный вход 150 Ом)
• Динамический диапазон: 105 дБ невзвешенный (минимальное усиление микрофона), 76 дБ невзвешенный (максимальное усиление микрофона)
• Отклонение синфазного режима: 70 дБ от 50 Гц до 10 кГц с синфазным режимом 1 Vp-p
• Максимальный вход: 5 Vp-p
• Особенности VHD: (переменный гармонический привод): -20 дБ
• Переключатель полярности: 6-сегментный светодиодный измеритель мощности, предварительный усилитель
• Входной диапазон усиления: от +20 до +75 дБ
• Выходной диапазон усиления: ± 20 дБ
• Усиление микрофона канала Gain to Output: минимум 20 дБ, максимум 76 дБ
• Усиление инструмента на выходе: минимум 26 дБ, максимум 82 дБ
• Искажение при +5 дБн: 0,03% (VHD в 0), 0,1% (VHD в 11)
• Искажение при +10 дБн: 0,05% (VHD при 0), 0,3% (VHD при 11)
• Искажение при +15 дБн: 0,06% (VHD при 0), 0,5% (VHD при 11)
• Искажение при +20 дБн: 0,09% (VHD при 0), 2% (VHD при 11)
• Искажение при +24 дБн: 0,15% (VHD при 0), 5% (VHD при 11)
• Фантомное питание: 48 В пост. тока, 47,5 В пост. тока типичное
• Порог компрессора: -3 дБФС
• Минимальная высота компрессора: 12 дБ, типичная 14 дБ
• Время атаки компрессора: 50 мкс
• Время выпуска компрессора: 200 мс
• Ограничение искажений компрессора: максимум 0,5%
• Неограниченный компрессор: 0,001%
• Тип фильтра: фильтр верхних частот при 40/80/120 Гц (-3 дБ)
• Частотные полосы LF: от 40 до 600 Гц (полка), от 35 до 500 Гц (колокол)
• Частотные полосы MF: от 300 Гц до 5,2 кГц
• Частотные полосы ВЧ: от 1,5 до 22 кГц
• Пропускная способность LF Q: 1,4 (звонок)
• Пропускная способность MF Q: от 0,7 до 1,9
• Пропускная способность HF Q: N/A
• Диапазон (Boost/Cut) LF: ± 19 дБ, ± 15 дБ
• Диапазон (Boost/Cut) MF: ± 17 дБ
• Диапазон (Boost/Cut) ВЧ: ± 19 дБ
• Динамический диапазон: 100 дБн
• Разрешение: 24 бит/192 кГц
• Частота дискретизации S/PDIF: 44,1 кГц
• Частота дискретизации вход S/PDIF: от 32 до 108 кГц
• S/PDIF минимальный вход: 200 мВп-р
• Максимальный вход: 5 Vp-p
• Максимальный выход: 1 Vp-p при 60 Ом
• Динамический диапазон при 32 кГц: 110,5 дБА (ширина полосы измерения 20 кГц)
• Динамический диапазон при 48 кГц: 110 дБА (ширина полосы измерения 20 кГц)
• Динамический диапазон при 96 кГц: 109 дБА (ширина полосы измерения 20 кГц)
• Искажение при -0,5 дБФС: 0,0006% (ширина полосы измерения 20 кГц)
• Искажение при -10 dBFS: 0,0015% (ширина полосы измерения 20 кГц)
• Искажение при -20 dBFS: 0,004% (ширина полосы измерения 20 кГц)
• Искажение при -30 dBFS: 0,013% (ширина полосы измерения 20 кГц)
• Искажение при -40 дБФС: 0,04% (ширина полосы измерения 20 кГц)
• Частотная характеристика при 48 кГц: от 20 Гц до 20 кГц (± 0,1 дБ)
• Частотная характеристика при 96 кГц: от 20 Гц до 40 кГц (± 0,1 дБ)
• Усиление выхода: ± 19,5 дБ
• Рабочая температура: от 5 до 30 ° C
• Градиент температуры (макс.): 15 ° C в час
• Рабочая влажность: от 20 до 80
• Max Wet Bulb: 29 ° C без конденсации
• Рабочая вибрация: <0,2 г (от 3 до 100 Гц)
• Рабочая высота: от 0 до 3000 м
• Потребляемая мощность: <20 Вт
• Требуемое напряжение: от 100 до 240 В переменного тока, от 50 до 60 Гц через 3-контактный разъем IEC320
• Размеры: 482 х 230 х 45 мм (включая стойки)
• Размеры: 438 х 230 х 45 мм (только корпус)
• Вес: 3 кг.
