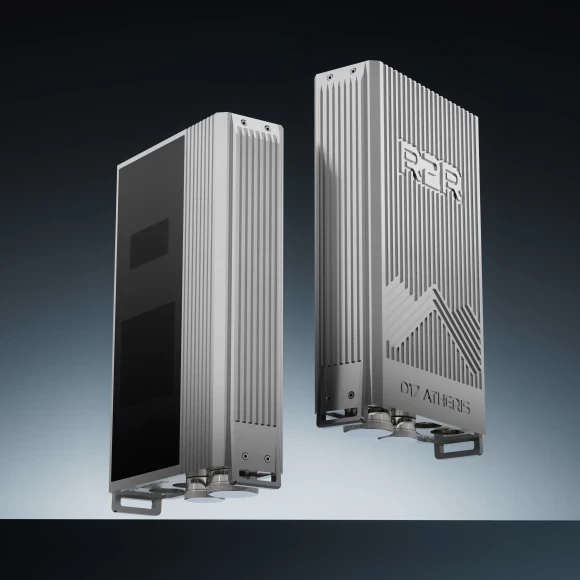

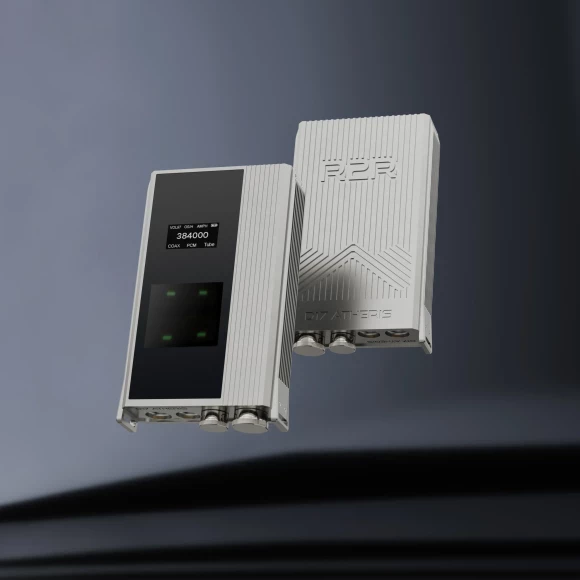

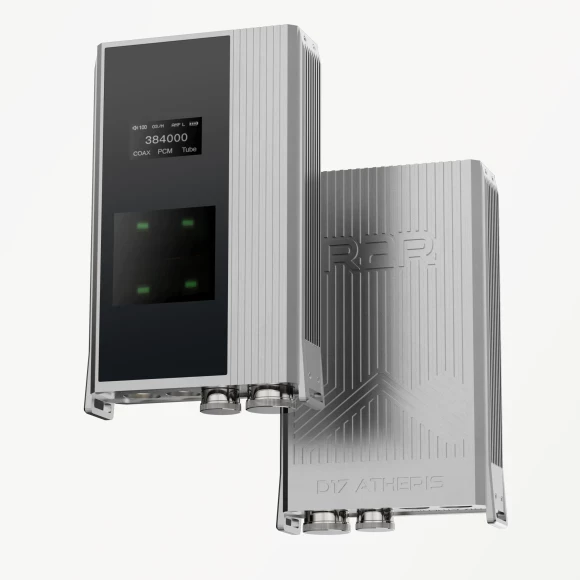

ЦАП и усилитель iBasso D17 Atheris

Описание

iBasso D17 Atheris – это ЦАП с усилителем для наушников, использующий нетипичный подход в обеих этих частях. В качестве ЦАП используется двойная дискретная R2R матрица или 1-битная схема. А в усилителе для наушников – пара Korg 6P1 Nutubes.

R2R + 1-бит

iBasso D17 Atheris устанавливает новый стандарт для портативных ЦАП и усилителей.

D17 использует собственный разработанный дискретный ЦАП R2R и 1-битный ЦАП. Он оснащен четырехканальным полностью сбалансированным симметричным R2R на дискретных компонентах, использующим 284 высокоточных пленочных резистора (точность 0,01%).

• R2R-декодирование обеспечивает естественный, нежный звук с аналоговым воспроизведением, даря уникальные живые впечатления.
• 1-битный ЦАП: 4 набора по 16Е (всего 64 PWM-ЦАП) создают богатые детали и сверхвысокое разрешение.

Режимы ЦАП в iBasso D17 Atheris:

1. NOS – PCM через R2R, DSD через 1-битный ЦАП.
2. OS (All to PCM, декодирование через R2R).
3. SD (All to DSD, декодирование через 1-битный ЦАП).

Архитектура R2R

Четырехканальная полностью сбалансированная симметричная система с 284 высокоточными резисторами (допуск 0,01%).

• Использует аппаратную компенсацию резисторов и программные алгоритмы коррекции.
• Достигает THD+N –104 дБ в режиме R2R, превосходя большинство конкурентов и приближаясь к флагманским настольным DAC.
• Предлагает теплый, нежный и насыщенный звук с исключительной музыкальностью.

64 PWM-DAC, 1-битная архитектура

Открывает двери к акустическому реализму. После того, как FPGA генерирует PWM-сигнал, он поступает на дискретный PWM-ЦАП для декодирования. Используется 4 комплекта каскада PWM-ЦАП 16E. По 4 набора на L+, L-, R+, R-, то есть 64 PWM-ЦАП. Это количество превышает количество других портативных дискретных ЦАП. Благодаря исключительному сочетанию точного декодирования и значительного количества чрезвычайно качественных ЦАП достигается уровень THD+N менее 0,0001%, что является исключительной характеристикой.

• В каждом канале (L+, L–, R+, R–) — по 16Е, всего 64 PWM-DAC.
• FPGA-Master 3.0 осуществляет контроль с наносекундной точностью, компенсирует задержки проводки и синхронизирует сигналы.
• Результат: THD+N –114 дБ, улучшенная детализация и плотность звучания.

FPGA-Master 3.0

Точное управление на наносекундном уровне и глобальная регенерация тактовой частоты.

• Интеграция с двумя фемтосекундными генераторами Accusilicon. Два фемтосекундных генератора Accusilicon обеспечивают тактовую частоту для FPGA. FPGA регенерирует синхронный низкофазный тактовый сигнал, необходимый для DSP и USB-приемника. 1-разрядные ЦАПы очень чувствительны к тактовому джиттеру. Аудиогенератор Accusilicon имеет фазовый шум всего -158 дБс/Гц [@1 кГц]. По сравнению с -145 дБ/Гц обычного фемтосекундного генератора, фазовый шум снижен на 13 дБ, что гарантирует отличный контроль джиттера.
• Высокоточное управление задержками и регенерация тактовой частоты в реальном времени. Точная регулировка задержки на пикосекундном уровне позволяет установить задержку I/O и компенсировать «задержку проводки» платы, чтобы сигналы, поступающие на конец ЦАП, были выровнены и строго синхронизированы.
• Снижение джиттера и искажений до сверхнизких уровней. Каждый бит данных ЦАП подвергается тщательной задержке и выравниванию с помощью строгой компенсации.
• Обеспечивает воспроизведение в первозданной точности.

Блок-схема D17

Двойные лампы Korg 6P1 Nutubes

Полностью балансный усилитель для наушников с мощностью более 1200 мВт + 1200 мВт при 32 Ом нагрузке.

• Лампы Nutube добавляют теплый, мягкий, динамичный характер.
• Анод питается от 24 В для лучшей линейности.
• В паре с TI BUF634A обеспечивают стабильное питание для флагманских IEM и высокоомных наушников.

Трехслойная композитная изоляция

Вторичное уменьшение микрофонного эффекта.

• Двухслойная печатная плата с демпфирующими материалами.
• Лампы размещены на втором слое с дополнительным демпфированием.
• Микрофонный эффект ниже порога слышимости.

Двойная архитектура батарей

iBasso D17 Atheris унаследовал схему с парой отдельных батарей, которые отдельно питают секции ЦАП и усилителя.

• Стабильное питание усилителя без цифровых помех.
• Чистый и стабильный сигнал даже под нагрузкой.
• Сохранение безупречного качества звука в сложных музыкальных пассажах.

Регулировка громкости

• Аналоговая: 24-позиционный 4-секционный аттенюатор с разницей между каналами < ±0,1 дБ.
• Цифровая: профессиональный DSP-модуль.
• Сочетание обоих дает высокую точность настройки выходного сигнала.

Передовые компоненты

• 284 высокоточных резистора 0,01% (25 ppm).
• 2 лампы Nutube 6P1 (ресурс до 30 000 часов).
• Специальный аттенюатор < ±0,1 дБ.
• Два генератора Accusilicon с низким фазовым шумом.
• DSP с динамическим диапазоном до 192 дБ, THD+N до –174 дБ.
• Низкошумное питание (0,6 мкВ).
• Архитектура с двумя независимыми батареями.
• Пленочные и винтажные конденсаторы (SPRAGUE).

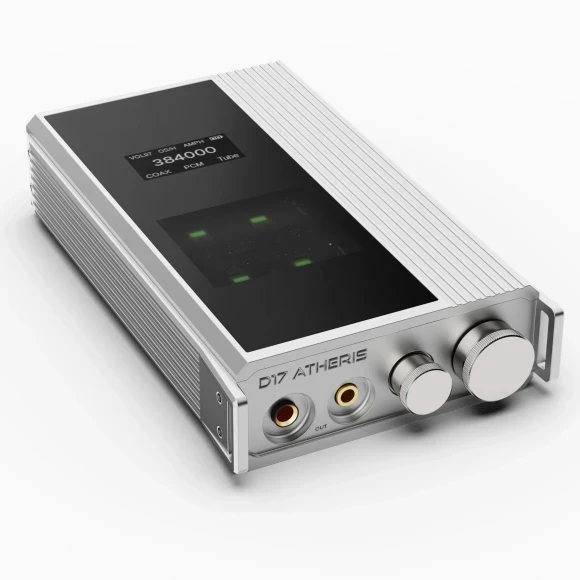

• 1,3″ OLED-дисплей.

Автономность

iBasso D17 Atheris работает до 15 часов. Поддерживается быстрая зарядка QC 3.0, полная зарядка устройства занимает 3 часа.

Характеристики

R2R-ЦАП

4,4 мм балансный выход для наушников:

• 7 Vrms, 1200 мВт @ 32 Ом (<1% THD)
• THD+N: –76 дБ (ламповое усиление)
• SNR/DR: 116 дБ
• Частотная характеристика: 15 Гц – 22 кГц (–1 дБ), 15 Гц – 40 кГц (–2,5 дБ)
• Импеданс: 1,9 Ом

3,5 мм выход:

• 3,5 Vrms, 320 мВт @ 32 Ом (<1% THD)
• THD+N: –70 дБ
• SNR/DR: 112 дБ
• Импеданс: 1 Ом

Линейные выходы (4,4 мм и 3,5 мм) — до –104 дБ THD+N, SNR/DR до 126 дБ.

1-битный ЦАП

4,4 мм балансный выход:

• 3,5 Vrms, 340 мВт @ 32 Ом (THD < 0,5%)
• THD+N: –76 дБ
• SNR/DR: 109 дБ

3,5 мм выход:

• 1,7 Vrms, 87 мВт @ 32 Ом (THD < 1%)
• THD+N: –70 дБ
• SNR/DR: 104 дБ

Линейные выходы (4,4 мм и 3,5 мм) — до –114 дБ THD+N, SNR/DR до 118 дБ.

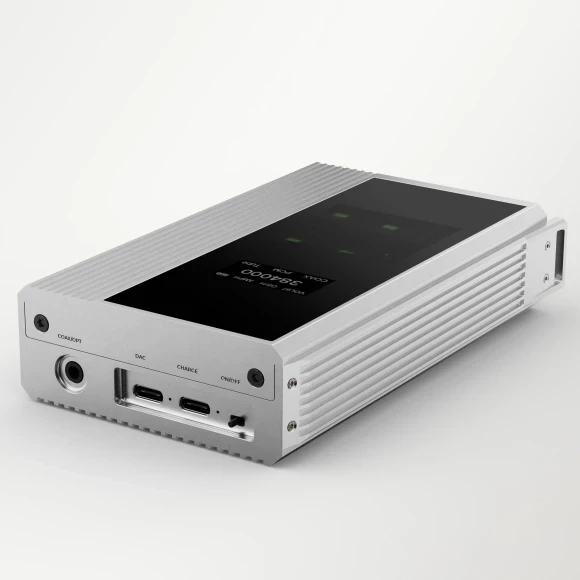

Входы:

• USB-C (данные): PCM 768 кГц / DSD512
• 3,5 мм коаксиальный: PCM 768 кГц / DOP256
• 3,5 мм оптический: PCM 192 кГц / DOP128

Выходы:

• 4,4 мм балансный PO, 4,4 мм балансный LO
• 3,5 мм PO, 3,5 мм LO

Питание:

• USB-C (зарядка) с QC3.0, 5 В / 3 А
• Время зарядки: 3 часа
• Время работы: до 15 часов

Габариты и вес:

• 145 × 86,3 × 31,6 мм
• 470 г
