Стереоусилитель Technics SU-G700M2EEK Black

Интегральный усилитель с цифровой схемотехникой Technics SU-G700M2EEK

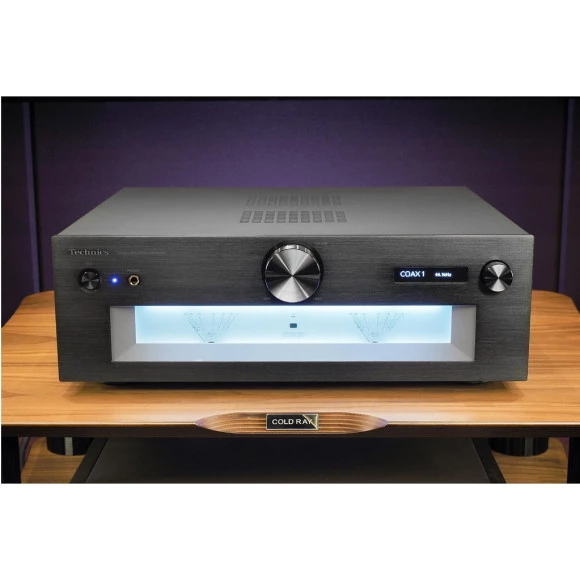

Интегральный усилитель Technics SU-G700M2EEK, входящий в серию Grand компонентов этой марки, является моделью референсного класса. Аппарат выполнен в металлическом корпусе на антирезонансном шасси, а его переднюю панель украшают шикарные стрелочные индикаторы уровня сигнала.

Усилитель построен полностью с использованием импульсно-цифровых технологий, что обеспечило исключительную точность передачи сигнала. Внутри корпуса вся конструкция разделена на три изолированных секции для исключения перекрестных помех. В аппарате используется малошумящий быстродействующий блок питания, который обеспечивает мгновенное нарастание выходного тока в тех случаях, когда этого требует музыкальный сигнал.

В усилителе используется запатентованная технология JENO Engine, предназначенная для снижения уровня джитера. Еще одна фирменная технология, LAPC, предназначена для автоматической калибровки фазы и усиления сигнала для того, чтобы акустика получала оптимальное значение мощности не зависимо от ее характеристик. Благодаря принятым серьезным мерам звучание Technics SU-G700E такое же богатое и насыщенное, как и у усилителей, построенных по традиционной аналоговой схемотехнике, но при этом по своим возможностям полноценной раскачки любой акустики Technics SU-G700E значительно превосходит их.

Для дополнительного снижения уровня внутренних помех некоторые схемы усилителя могут быть отключены по выбору пользователя. Для поддержки аналоговых подключений в Technics SU-G700E установлены АЦП Burr-Brown PCM1804. Они обеспечивают обработку аналоговых сигналов с параметрами 24 бит/192 кГц, и, таким образом, сохраняются детализация и сбалансированность звука. В модели Technics SU-G700E предусмотрен и вход для проигрывателя винила, а соответствующая схема фонокорректора реализована на полевых транзисторах и имеет переключаемый коэффициент усиления. Также в аппарате предусмотрен отдельный усилитель для наушников, построенный по полностью аналоговой схеме и работающий в классе АА.

Кроме аналоговых, Technics SU-G700E имеет два коаксиальных и два оптических входа, а также два входа USB для подключения ПК. Сигнал на последних подвергается фильтрации для исключения внешних помех.

Высокоскоростной тихий гибридный источник электропитания

При подключении к обычному импульсному источнику питания частота модуляции изменяется по мере колебаний нагрузки для регулирования времени подачи импульса с целью стабилизации выходного напряжения. Эти колебания частоты модуляции отрицательно сказываются на качестве звука. Новый источник электропитания уменьшает шум, отрицательно влияющий на качество звука, регулируя частоту модуляции. На последней ступени импульсного источника электропитания также размещён линейный регулятор, стабилизирующий выходное напряжение и использующий фирменные электролитические конденсаторы высокого разрешения.

Кроме того, применяемый в настоящее время резонансный источник питания позволяет снизить уровень шума. Шумопоглощающие компоненты, такие как конденсаторы, тщательно подбирались. Были приняты все меры для снижения шума и обеспечения чистоты воспроизведения.

Трёхузловая компоновка

Во встроенных усилителях используется множество контуров, обрабатывающих как микросигналы со входов, так и высокоточные сигналы — например, выходные сигналы и сигналы электропитания. Устройство SU-G700 разделено на три узла с перегородками, отделяющими друг от друга контуры одного уровня сигнала и предотвращающими взаимные помехи между контурами, что тем самым способствует повышению качества звука. Кроме того, такая конструкция повышает прочность рамы и не допускает вибрации электрических компонентов, а вместе с ней и ухудшения качества звука.

Низкошумный PHONO вход звукового сигнала

Низкого уровня шума на PHONO входе звукового сигнала удаётся достичь посредством дифференциального параллельного соединения низкошумного полевого транзистора первой ступени. Кроме того, четырёхуровневая регулировка коэффициента усиления позволяет выбрать наилучшее его значение в зависимости от сигнала на выходе звукоснимателя, что обеспечивает оптимальное воспроизведение высококачественных аналоговых записей для данной среды прослушивания.

Усилитель класса AA для наушников

В устройстве SU-G700 используется усилитель класса AA для наушников с выделенными контурами усиления напряжения и силы тока аудиосигнала. В первом контуре используется высококачественный операционный усилитель, во втором — операционный усилитель с возможностью подачи высокого тока. Высокий ШИМ сигнал на выходе JENO Engine точно преобразуется в аналоговый, обеспечивая чистую передачу аудио на наушники. Это позволяет воспроизводить музыку с малыми искажениями и на широком диапазоне частот вне зависимости от импеданса нагрузки наушников.

Прочный алюминиевый корпус

Прочная двойная рама состоит из внутренней и внешней (обе из стальных пластин). Такая конструкция уменьшает вибрацию и шум, отрицательно сказывающиеся на чистоте звука.

Для закрепления тяжёлых компонентов и перемещения центра тяжести вниз для лучшей устойчивости внутренняя рама выполнена из пластины толщиной 1.2 мм. Нижняя поверхность корпуса выполнена из стальной пластины толщиной 2 мм, что повышает поглощение вибрации и дополнительно снижает центр тяжести. Передняя панель выполнена из алюминиевой пластины толщиной 7 мм, устойчивой к электромагнитным шумам.

Характеристики Technics SU-G700M2EEK

• Мощность 2 х 70 Вт (1 кГц, КНИ в 0,5%, 8 Ом, 20 кГц ФНЧ), 2 х 140 Вт (1 кГц, КНИ в 0,5%, 4 Ом, 20 кГц ФНЧ)
• Поддерживаемый импеданс нагрузки 4-16 Ом
• Частотная характеристика 5 Гц – 80 кГц (- 3 дБ, 8 Ом, линейный или цифровой вход), 20 Гц – 20 кГц (± 1 дБ, 8 Ом, MM/MC-фонокорректор)
• Входное напряжение/входной импеданс 200 мВ/22 кОм (линейный вход), 2,5 мВ/47 кОм (MM-фонокорректор), 300 мкВ/100 Ом (MC-фонокорректор)
• Технология JENO Engine (Jitter Elimination and Noise-shaping Optimization) устраняет джиттер и минимизирует шумы
• Система Optimally Activated Circuit System минимизирует помехи путем отключения неиспользуемых участков цепей
• MM/MC-фонокорректор оснащен селектором фазы, имеет низкий уровень шумов благодаря применению специальных FET-транзисторов в первом каскаде, имеется возможность выбора одного из четырех коэфф. усиления в соответствии с выходным напряжением картриджа

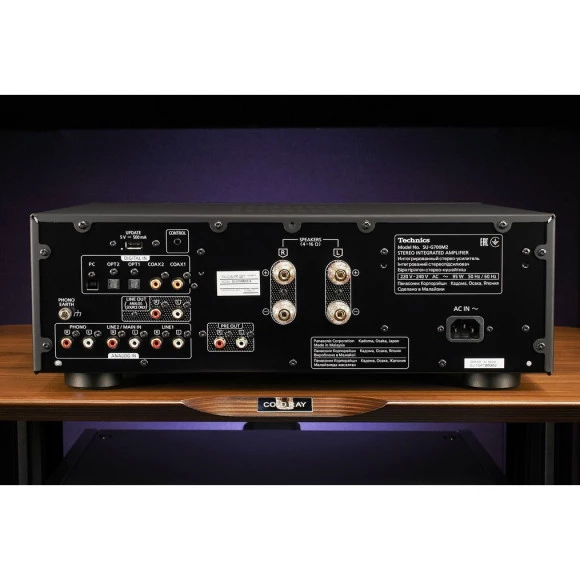

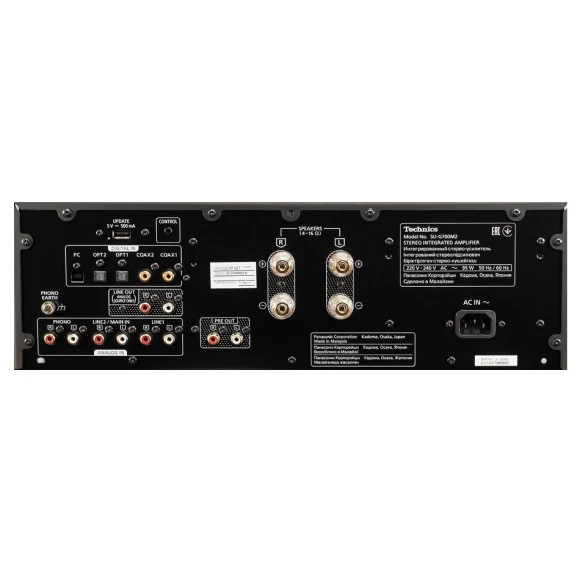

• Входы 2 линейных RCA (один из них совмещен со входом в секцию усилителя мощности Main In), вход MM/MC-фонокорректора (RCA), 2 оптических (до 24 бит/96 кГц), 2 коаксиальных (до 24 бит/192 кГц), асинхронный USB-порт (PCM до 32 бит/384 кГц, DSD до 11,2 МГц)
• Выходы 6,3 мм гнездо для наушников, линейный RCA, Pre Out (RCA)
• Прочая коммутация USB для обновления ПО, клемма для заземления, порт системной шины
• Блок питания оптимизированный импульсный (ШИМ)
• Потребляемая мощность 95 Вт, standby: 0,5 Вт
• Пульт ДУ есть
• Терминалы для АС 2 пары винтовых клемм
• Габариты (ШxВxГ) 430x148x428 мм
• Вес 12,6 кг
