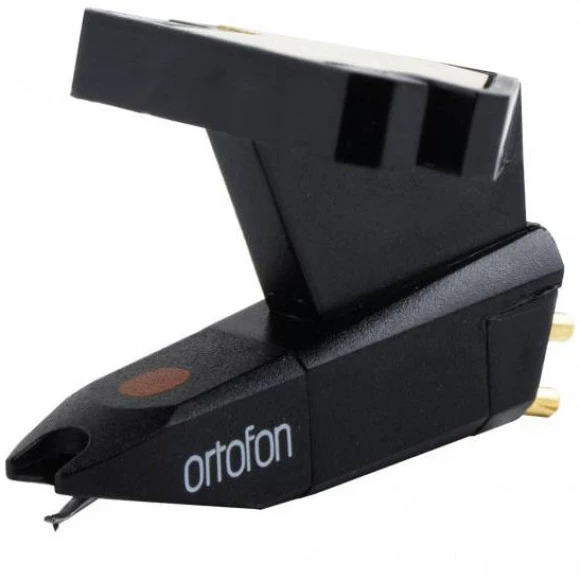

Картридж Ortofon cartridge OM 5 Super

До серії Ortofon OM 5 увійшли три базові картриджі: OM 5S, OM 5E і Super OM 5E.

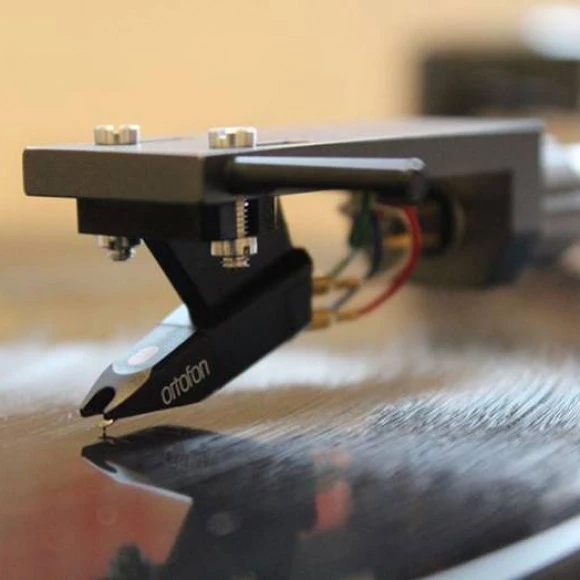

OM 5 - найлегші картриджі Ortofon. Тому вони комплектуються обважнювачем, розміщеним на установчій площині. Обважнювач необхідний у разі використання стандартного тонарма. Якщо тонарм призначений для картриджів з низькою масою, пластину потрібно видалити. Після цього вага картриджа Om становитиме 2,5 г. Для корпусів картриджів OM передбачено як "верхній", так і нижній варіант монтажу.

Серед картриджів серії OM 5 флагманською моделлю став Ortofon OM 5 Super. Він отримав точну геометрію, а порожнисті полюсні штирі мінімізували втрати на вихрові струми, що дало змогу розширити діапазон частот і поліпшити фазову лінійність.

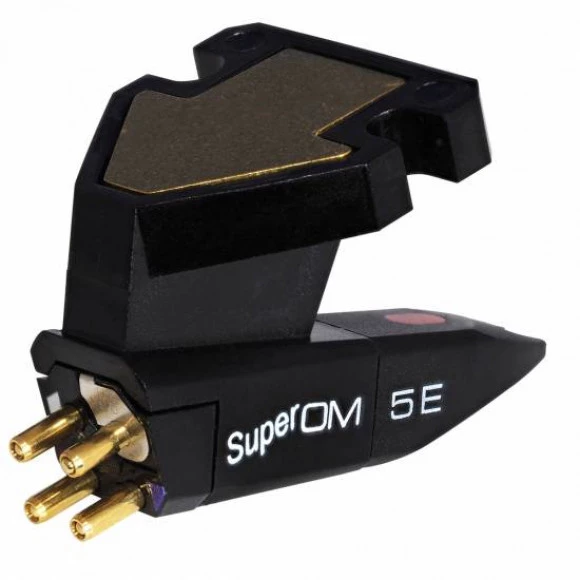

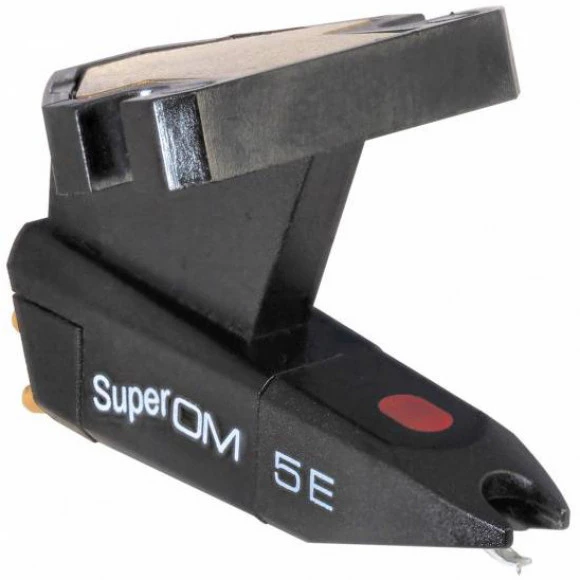

Корпус Ortofon OM 5 Super виготовлено з норилу (композит із пластику та скла) з метою підвищення жорсткості та зменшення резонансів. Крім того, модель Super OM 5E отримала приблизно на чверть підвищені порівняно з Om 5 опір постійному струму і внутрішню індуктивність.

Картридж розвиває на виході напругу 4 мВ, що робить його сумісним з будь-якими фонокоректорами, зокрема і вбудованими в інтегральні підсилювачі та AV-ресивери.

Характеристики:

• Тип MM
• Тип кріплення standard (half-inch)
• Тип пластинки stereo

Характеристики голки та рухомої системи

• Тип заточування голки еліптична
• Фірмове позначення заточування elliptical
• Радіус заточування голки 8/18 мкм
• Кут трекінгу 20°
• Надійність проходження голки в канавці (tracability) 65 мкм (315 Гц)
• Діапазон притискної сили 1.5 - 2.0 г
• Оптимальна притискна сила 1.75 г

Характеристики перетворювача

• Вихідна напруга 4 мВ (1 кГц)
• Діапазон частот за рівнем -3 дБ 20 - 25 000 Гц
• Поділ каналів не менше 22 дБ (1 кГц)
• Розбаланс каналів не більше 1,5 дБ (1 кГц)
• Рекомендований опір навантаження 47 кОм
• Рекомендована ємність навантаження 200 - 500 пФ
• Внутрішній опір 1000 Ом
• Внутрішня індуктивність 580 мГн
• Вага 5 г (2.5 г без обважнювача)
• Матеріал корпусу норил
