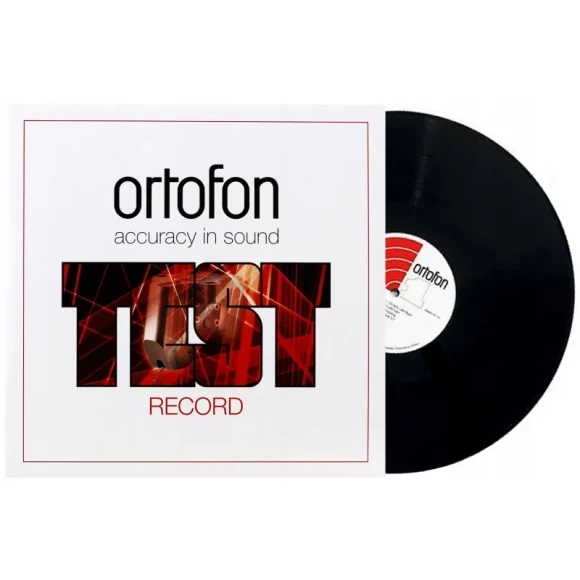

Вінілова платівка LP Ortofon Test Record

Вініловий диск LP Ortofon Test Record розрахований на відтворення через стандартний RIAA-коректор, під час встановлення регулятора гучності підсилювача в середнє положення. Необхідно переконатися в точності налаштування азимуту та притискної сили головки, а також у правильній установці значення антискейтингу та винесення голки.

Платівка Ortоfon Stereo Test Record призначена для кінцевих користувачів та допоможе налаштувати та перевірити функціонування вашої аудіосистеми з програвачем вінілу. На кожній стороні платівки записано по 15 треків (сторони однакові, щоб доріжки менше зношувалися).

Перші чотири треки — ковзні тони окремо каналами для перевірки правильності підключення. Просунутий користувач може застосувати такий вхідний сигнал для реєстрації амплітудно-частотної характеристики головки звукознімач або тракт. Доріжки 5-8 - опорна частота 1000 Гц, записана зі стандартною амплітудою, окремо каналами. Ці треки потрібні для налаштування рівня сигналу, балансу стереоканалів або вимірювань відхилення швидкості обертання диска від номінальної.

На доріжках 9-14 записані спеціальні сигнали для перевірки на слух здатності проходження голки при різних амплітудах поперечного запису: від 50 до 100 мкм. Доріжка 15 являє собою незвичайний сигнал контролю передачі прямокутного сигналу в аналоговому тракті (зі шпаруватістю 3:7). На кожній стороні платівки Test Record знаходиться по 15 треків, розділених між 1-4 та 5-15.

A1 Frequency Sweep Left Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

A2 Frequency Sweep Right Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

A3 Frequency Sweep Left Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

A4 Frequency Sweep Right Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

A5 Reference tone 1000 Hz 5 cm/sec rms Left

A6 Reference tone 1000 Hz 5 cm/sec rms Right

A7 Reference tone 1000 Hz 5 cm/sec rms Left

A8 Reference tone 1000 Hz 5 cm/sec rms Right

A9 Tracking ability, lateral 50 μm peak

A10 Tracking ability, lateral 60 μm peak

A11 Tracking ability, lateral 70 μm peak

A12 Tracking ability, lateral 80 μm peak

A13 Tracking ability, lateral 90 μm peak

A14 Tracking ability, lateral 100 μm peak

A15 Square Wave Form 2.7 msec duty cycle 3:7

B1 Frequency Sweep Left Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

B2 Frequency Sweep Right Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

B3 Frequency Sweep Left Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

B4 Frequency Sweep Right Channel 800 Hz - 50 kHz. Log. 28 sec. Linear cut* (800 – 20000 Hz ±1,5 dB) 0:28

B5 Reference tone 1000 Hz 5 cm/sec rms Left

B6 Reference tone 1000 Hz 5 cm/sec rms Right

B7 Reference tone 1000 Hz 5 cm/sec rms Left

B8 Reference tone 1000 Hz 5 cm/sec rms Right

B9 Tracking ability, lateral 50 μm peak

B10 Tracking ability, lateral 60 μm peak

B11 Tracking ability, lateral 70 μm peak

B12 Tracking ability, lateral 80 μm peak

B13 Tracking ability, lateral 90 μm peak

B14 Tracking ability, lateral 100 μm peak

B15 Square Wave Form 2.7 msec duty cycle 3:7
