ЦАП з підсилювачем Topping DX9 Black

На честь свого 15-річчя компанія Topping представляє високопродуктивний ЦАП/підсилювач для навушників DX9. На додаток до дуже високих характеристик Topping надав йому ретельно продуману естетику з інноваційним та унікальним дизайном. У DX9 використано високоякісні компоненти, включно з мікросхемою ЦАП AKM AK4499EQ. Ця мікросхема ЦАП за продуктивністю еквівалентна інтеграції щонайменше двох AK4499EX. Фактично вона дає змогу Topping DX9 досягти динамічного діапазону 131 дБ і THD+N менше 0,0007%. Мікросхема AK4118AEQ забезпечує прийом оптичних/SPDIF-сигналів з дуже низьким рівнем джиттера. Що стосується підсилювача для навушників, то в DX9 застосовано дискретну схему підсилювача NFCA, що складається з 6 модулів по 39 транзисторів у кожному. Каскад живлення розділений для ЦАП і підсилювача для навушників, що забезпечує чисте і стабільне живлення. З точки зору естетики, вигнутий корпус і два екрани з інтерфейсом Aurora UI власної розробки Topping забезпечують найкраще сприйняття користувача. Крім того, прозора верхня панель із вигравіруваним логотипом Topping, присвяченим 15-річному ювілею, дає змогу побачити досконалу схемотехніку DX9.

Компанія Topping інтегрувала в DX9 рідкісну і легендарну мікросхему 4-канального ЦАП AK4499EQ. Лише одна ця мікросхема забезпечує продуктивність, еквівалентну двом мікросхемам AK4499EX, з THD+N менш як 0,00007% і динамічним діапазоном 131 дБ. Вона дає змогу DX9 підтримувати частоти дискретизації до PCM 32 біт 768 кГц і власний DSD до DSD512.

Мікросхема ЦАП AK4499EQ пов'язана з мікросхемою приймання оптичного/SPDIF сигналу AK4118AEQ, що забезпечує ідеальне приймання сигналу на коаксіальних SPDIF, оптичних Toslink і AES/EBU входах. Нарешті, CPLD працює над оптимізацією тактового сигналу і цифрового сигналу для досягнення ідеального рівня стабільності і чистоти.

Схема підсилювача для навушників DX9 компанії Topping побудована на 6 модулях дискретних компонентів, кожен з яких складається з 6 каналів NFCA з 39 транзисторами. Ця схема перевершує всі інші схеми дискретно-компонентних підсилювачів для навушників, представлені на ринку. Фактично кожен модуль взаємодіє зі своїми аналогами, що забезпечує виняткову загальну продуктивність. Схема посилення використовує балансний і небалансний інтерфейс незалежно один від одного, що дає змогу їй значно знизити рівень шумів і спотворень. Ба більше, завдяки цьому підсилювач здатний працювати з усіма типами навушників, представлених на ринку, з потужністю 2x 7000 мВт @32Ω і THD+N менше 0,00009%.

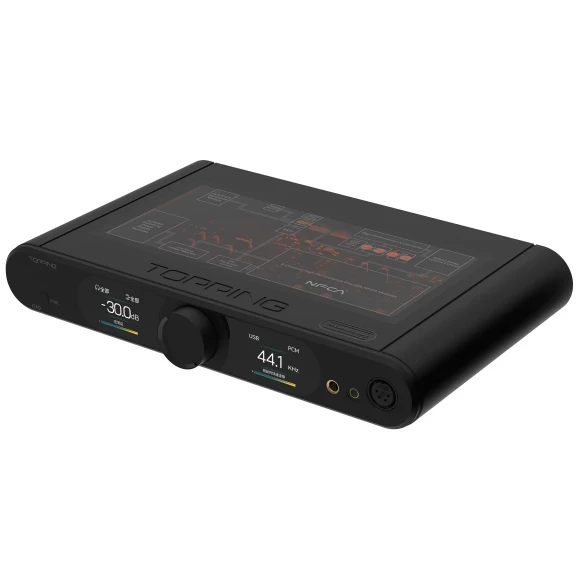

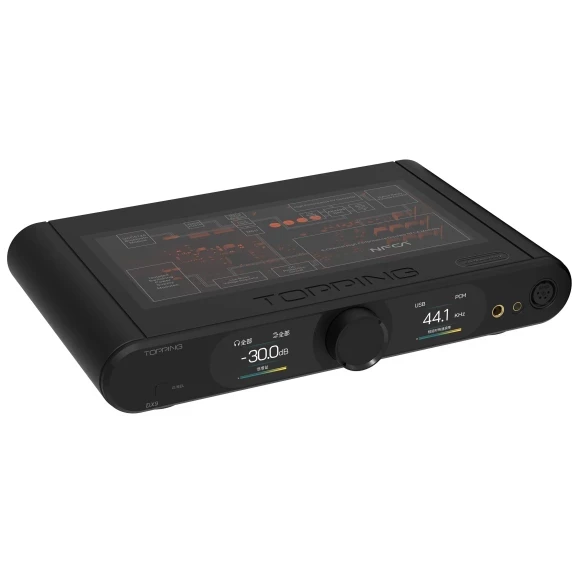

Округлі вигини DX9 надають йому видатної естетики. У поєднанні з двома кольоровими екранами та інтерфейсом Aurora UI користувач отримує виняткові враження. На довершення до всього прозора пластина у верхній частині пристрою дає змогу спостерігати внутрішню схему DX9. На цій пластині також є напис Topping, присвячений 15-річчю компанії.

Надпродуктивний чип Qualcomm QCC5125 Bluetooth 5.1 дає змогу Topping DX9 працювати з високоякісними бездротовими кодеками: aptX, aptX HD, aptX Adaptative і LDAC. Qualcomm QCC2551 - 32-розрядний чип Low Energy (стандарт Bluetooth LE).

Характеристики Topping DX9

• Тип виробу: ЦАП/підсилювач для навушників

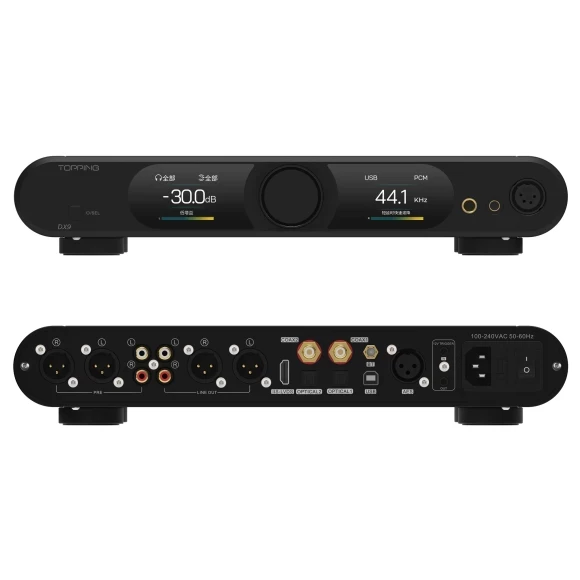

• Входи: 1x USB-B/2x коаксіальний SPDIF/2x оптичний Toslink/1x AES/EBU/1x I2S через HDMI/Bluetooth
• Виходи: XLR і RCA стерео лінійні виходи / XLR і RCA стерео виходи передпідсилювача / / 1x 6,35 мм jack вихід для навушників / 1x 4,4 мм балансний jack вихід для навушників / 1x 4-контактний XRL балансний вихід для навушників
• Мікросхема ЦАП: AK4499EQ
• Тригерний ЦАП 12 В DX9 (лінійний вихід / USB-вхід @96 кГц) THD+N @ 1 кГц (A-wt): RCA: 0.00008%/XLR: 0.00007%
• THD @20-20кГц 90kBw: RCA: 0.00015% / XLR: 0.00015%
• SNR @1кГц (A-wt): RCA: 127 дБ / XLR: 131 дБ
• Динамічний діапазон: RCA: 127 дБ / XLR: 131 дБ
• Частотна характеристика: RCA: 20Гц-20кГц (±0,2дБ) / 20Гц-40кГц (±0,6дБ) / XLR: 20Гц-20кГц (±0,2дБ) / 20Гц-40кГц (±0,6дБ)
• Вихідний рівень: RCA: 2,1 Вrms @0dBFS/XLR: 4,2 Вrms @0dBFS
• Шум (A-wt): RCA: 1.0uVrms/XLR: 1.3uVrms
• Перехресні наведення по каналах: RCA: -125дБ @1кГц/XLR: -125дБ @1кГц
• Баланс каналів: RCA: 0,3 дБ/XLR: 0,3 дБ
• Вихідний імпеданс: RCA: 50 Ω /XLR: 100 Ω
• Підтримувані частоти дискретизації: PCM 32 біт 768 кГц, DSD native до DSD512 DX9 HEADPHONE AMPLIFIER (USB IN @96KHZ) THD+N @ 1 кГц (A-wt): Небалансний вихід: 0.00010% @ вихід=550мВт (32Ω) / 0.00008% @ вихід=60мВт (300Ω)/ Балансні виходи: 0,00007% @ вихід=550мВт (32Ω) / 0,00007% @ вихід=60мВт (300Ω)
• THD @20-20 кГц 90 кБвт: Небалансний вихід: 0.00060% @ output=550мВт (32Ω) / 0.00030% @ output=60мВт (300Ω)/ Балансні виходи: 0,00050% @ output=550мВт (32Ω) / 0,00030% @ output=60мВт (300Ω)
• SNR @ Max out 1 кГц (A-wt): Небалансний вихід: 131 дБ @ 1 кГц/балансні виходи: 132 дБ @ 1 кГц
• Динамічний діапазон: Небалансний вихід: 131 дБ @ 1 кГц/балансні виходи: 132 дБ @ 1 кГц
• Частотна характеристика: Небалансний вихід: 20Гц-20кГц (±0,2дБ) / 20Гц-40кГц (±0,6дБ)/Балансні виходи: 20Гц-20кГц (±0,2дБ) / 20Гц-40кГц (±0,6дБ)
• Рівень вихідного сигналу: Небалансний вихід: 12Впп @ G=L / 24Впп @ G=H / Балансні виходи: 12Впп @ G=L / 47Впп @ G=H
• Шум (A-wt): Небалансний вихід: 1,6 мкВрмз @ G=L / 2,4 мкВрмз @ G=H/Балансні виходи: 1,3uVrms @ G=L / 4,2uVrms @ G=H
• Перехресні наведення по каналах: Небалансний вихід: -98 дБ @ 1 кГц /Балансні виходи: 121 дБ @ 1 кГц
• Посилення: Небалансний вихід: G=L 12,5 дБ (Vrms/FS) / G=H 18,5 дБ (Vrms/FS)/Балансні виходи: G=L 12,5 дБ (Vrms/FS) / G=H 24,5 дБ (Vrms/FS)
• Баланс каналів: Небалансний вихід: 0,3 дБ/Балансні виходи: 0,3 дБ
• Вихідний імпеданс: Небалансний вихід: 0.1Ω/балансні виходи: 0.1Ω
• Вихідна потужність: Небалансний вихід: /2x 3300mW @16Ω THD+N1% /2x 2100mW @32Ω THD+N1% /2x 1190mW @64Ω THD+N1% /2x 240mW @300Ω THD+N1%//Балансні виходи: /2x 10000мВт @16Ω THD+N1%/2x 7080мВт @32Ω THD+N1%/2x 4250мВт @64Ω THD+N1%/2x 950мВт @300Ω THD+N1%/2x 460мВт @300Ω THD+N1%.
• Імпеданс навантаження: Небалансний вихід: >8Ω/балансні виходи: 100Ω
