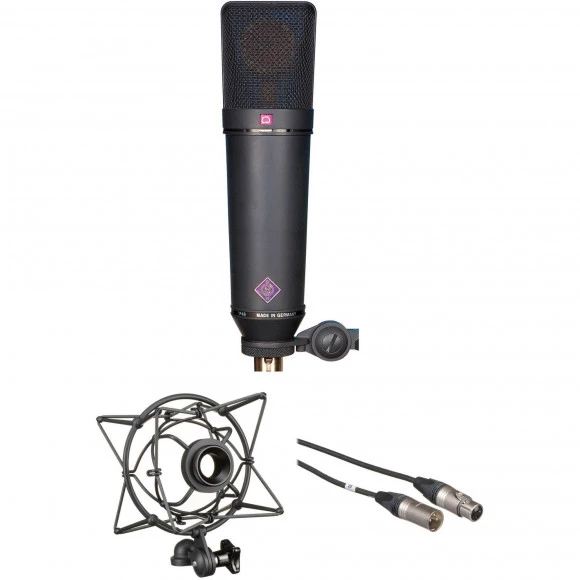

Мікрофон Neumann U 87 Ai mt Studio Set

Студійний мікрофон Neumann U 87 Ai mt Studio Set.

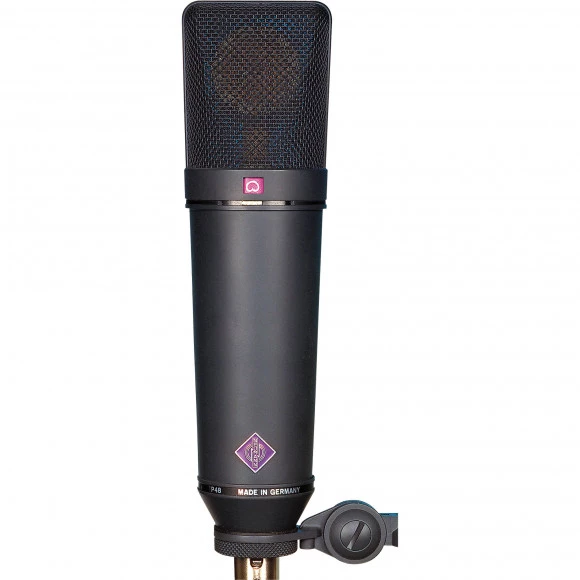

Neumann U 87 Ai mt - найвідоміший та широко використовуваний мікрофон компанії Neumann. У ньому використаний капсуль з великою подвійною мембраною, що забезпечує три діаграми спрямованості: кругову, кардіоїдну та 8-образну. Останні перемикаються за допомогою селектора, розташованого під захисною решіткою.

Ззаду на корпусі розташований вимикач атенюатора 10 дБ, що дозволяє без спотворень працювати з рівнями звукового тиску до 127 дБ. Крім того, є можливість змінювати частоту зрізу та знижувати рівень сигналу по НЧ з метою компенсації ефекту наближення.

Галузь застосування

Конденсаторний мікрофон U 87 Ai обладнаний капсулем з мембраною великого діаметру, забезпечує три діаграми спрямованості та володіє унікальними частотними і перехідними характеристиками. Завдяки характерному дизайну мікрофон добре пізнаваний. U 87 Ai є відмінним інструментом для більшості областей застосування-студій звукозапису, радіомовлення, кіно - теле-виробництва.

Акустичні особливості

Робоча сторона U 87 Ai відзначена логотипом компанії Neumann.

При кардіоїдної і 8-образної спрямованості у фронтальному сегменті мікрофон забезпечує рівну віддачу, однорідну по всьому верхньому діапазону частот. Мікрофон можна розташовувати дуже близько до джерела, при цьому звучання не стане неприродно різким.

Завдяки наявності фільтра НЧ ефективно пригнічується інтерференція між інфразвуковими та низькими частотами.

Діаграма спрямованості

Капсуль з подвійною мембраною встановлений на еластичному кріпленні та захищений металевими гратами. Розташований під нею селектор забезпечує перемикання між кругової, кардіоїдної та 8-образної діаграмами спрямованості. У прорізи над селектором відображається символ обраної характеристики.

Електричні властивості

Літера " А "в назві вказує на приналежність до більш" молодому " поколінню: мікрофони U 87 i випускалися в період між 1967 і 1986 роками. Модифікації торкнулися тільки електронних компонентів; капсуль залишився колишнім.

Застосування сучасної схемотехніки дозволило збільшити запас по перевантаженню методом подачі напруги поляризації (зміщення) через менший опір. В результаті, при ідентичному максимальному рівні звукового тиску чутливість мікрофона збільшена на 10 дБ, а відношення сигнал / шум - на 3 дБ.

Фільтр та аттенюатор

Розташований ззаду на корпусі мікрофона вимикач атенюатора на 10 дБ знижує чутливість. При включенні мікрофон здатний без спотворень працювати з рівнем звукового тиску до 127 дБ (еквівалент 45 Па).

Додатковий перемикач, розташований там же, забезпечує перемикання частоти обрізного фільтра, що знижує ступінь інтерференції по НЧ безпосередньо на вході мікрофонного підсилювача. Фільтр також дозволяє компенсувати підйом по НЧ, характерний для мікрофонів перетворювачів градієнта тиску при близькому розташуванні до джерела (ефект наближення).

Поради щодо застосування:

• Універсальний мікрофон;
• Класичний студійний мікрофон для вокалу (соло та бек вокал);
• Дикторський мікрофон для радіомовлення, дубляжу, накладення голосу;
• Мікрофон для установки у верхній позиції (overhead).

Точковий мікрофон для:

• духових інструментів;
• струнних, особливо віолончелі та контрабаса;
• фортепіано;
• перкусія;

Примітка: для запису інструментів з високим рівнем звукового тиску рекомендуємо мікрофони серії TLM.

Це лише кілька прикладів роботи. Рекомендуємо поекспериментувати для отримання максимальних результатів.

Особливості:

• Мікрофон з мембраною великого діаметру та з діаграмами спрямованості що перемикаються;
• Перетворювач градієнта тиску, капсуль з подвійною мембраною;
• Класичний студійний мікрофон;
• Три діаграми спрямованості: кругова, кардіоїдна і 8-образна;
• Обрізний фільтр НЧ з перемикається частотою зрізу;
• Відключається атенюатор 10 дБ;
• Бездоганний як основний або допоміжний мікрофон для більшості областей застосування.

Характеристики:

• Спрямованість мікрофона: кругова, кардіоїдна, "вісімка"
• Тип перетворювача: перетворювач градієнта тиску
• Відтворювані частоти: 20 Гц-20 кГц
• Чутливість, (при частоті f = 1 кГц і вхідному опорі. гвх = 1 кОм): 20 / 28 / 22 mv / pa
• Еквівалентний рівень шуму, (CCIR): 26 / 23 / 25 дБ
• Еквівалентний рівень шуму, (a-зважений): 15 / 12 / 14 дБ
• Роз’єм: XLR3F
• Вага: 500 г
• Діаметр: 56 мм
• Довжина: 200 мм
