Підсилювач Teac AP-505-B Power Amplifier

Підсилювач потужності Teac AP-505

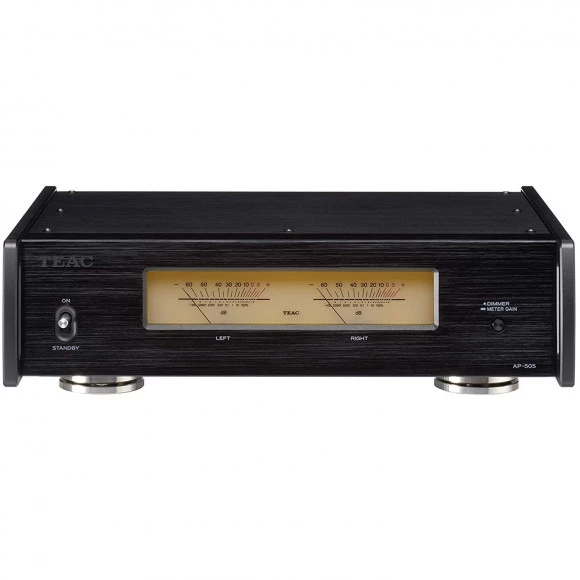

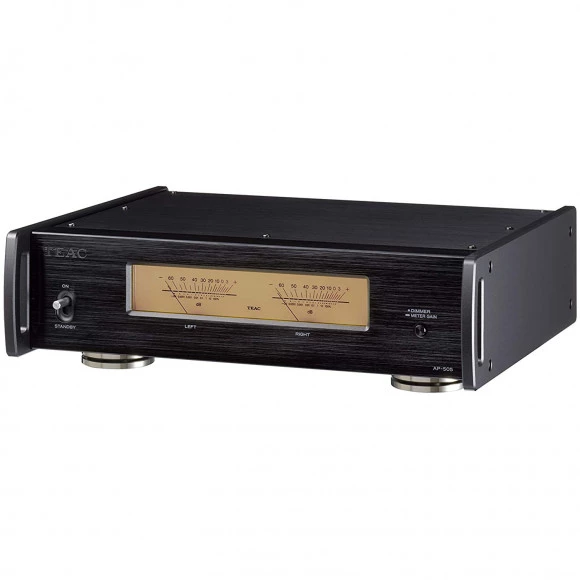

AP-505 - це універсальний стереофонічний підсилювач потужності з налаштуванням Teac та технологією Hypex Ncore у компактному елегантному корпусі. Легкі панелі з алюмінієвого сплаву покривають сталеве міцне шасі. Пара великих вимірювачів рівня додає візуальний ефект під час роботи підсилювача, тоді як запатентовані ніжки Teac, розташовані у трьох стратегічних позиціях на нижній стороні, допомагають створити більш детальне зображення.

Технологія підсилювача Hypex Ncore, налаштована Teac

В AP-505 використовується високопродуктивний та енергоефективний модуль підсилювача потужності Hypex Ncore, який видає 130 Вт + 130 Вт у режимах стерео/двоканального підсилення або 250 Вт у режимі BTL. Модуль управляє широким спектром динаміків, він відтворює динаміку реальної музики.

Стабільність та елегантність

Передня, верхня та бічні панелі виготовлені з високоякісного алюмінієвого сплаву та надійно прикріплені до міцного сталевого внутрішнього шасі. Такий метод конструкції допомагає зменшити передачу механічної вібрації та гарантує, що кожен окремий елемент всередині пристрою працює якнайкраще. Завдяки зручному формату A4 AP-505 дуже компактний та легко вписується в сучасний інтер'єр. Це різко контрастує з більшістю звичайних підсилювачів потужності з двома підсилювачами/BTL, які зазвичай є громіздкими блоками.

Збалансований дизайн

Завдяки використанню повністю збалансованої схеми від вхідної частини до вихідного каскаду, AP-505 зберігає аудіосигнал якомога чистішим у міру його проходження через підсилювач, внаслідок чого досягаються надзвичайно низькі рівні спотворень та відмінне співвідношення сигнал/шум. коефіцієнт шуму (завдяки ефективному усуненню синфазного шуму).

Ретельно підібрані компоненти

У підсилювачі використовують високоякісні здвоєні операційні підсилювачі MUSES8820E для входів XLR та RCA. У секції джерела живлення для вхідного каскаду ланцюга випрямлення лівого та правого каналів повністю незалежні від силового трансформатора та використовують чотири конденсатори великої ємності по 4700 мкФ на кожному каналі (всього 8), що забезпечує чіткий поділ звукової сцени між каналами. Добре спроектована схема забезпечує відмінну цілісність сигналу, частково завдяки відсутності роздільних конденсаторів, які часто можуть втрачати звукову інформацію під час проходження сигналу через них.

Тороїдальний силовий трансформатор

В AP-505 використовується трансформатор з тороїдальним сердечником великої ємності з бар'єрними діодами Schottky у випрямлячому ланцюзі.

Особливості:

• Модуль підсилювача потужності Hypex Ncore, налаштований Teac
• 130 Вт + 130 Вт максимальної вихідної потужності або 250 Вт у режимі BTL
• 3 перемикаються режими виведення: стерео, двосмуговий та BTL (мостове навантаження / бруківка)
• Повністю збалансована схема від входу до виходу
• Блок живлення оснащений великим тороїдальним силовим трансформатором та діодами з бар'єром Schottky.
• Комплексна схема захисту (стрибок струму, перенапруга, перегрів)
• Рівнеміри великого розміру

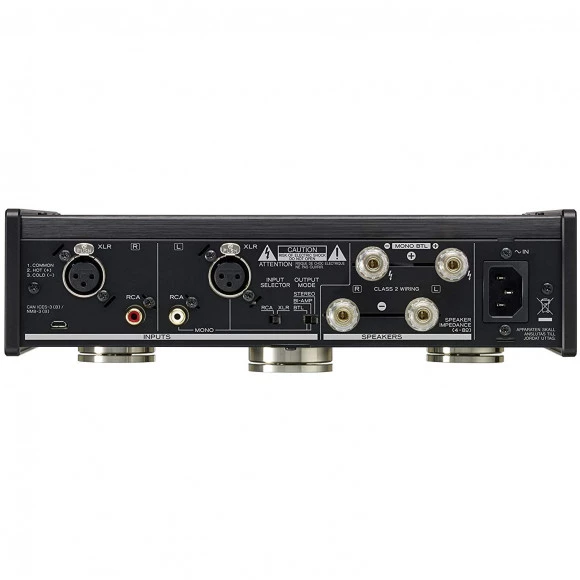

• Симетричний XLR та небалансний RCA аналогові аудіовходи

Характеристики:

• Номінальна потужність: Робота в режимі СТЕРЕО або БІ-АМП 125 Вт + 125 Вт (4 Ом, 0,8% THD, 1 кГц); 70 Вт + 70 Вт (8 Ом, 0,8% THD, 1 кГц); Робота в режимі BTL 230 Вт (8 Ом, 0,8% THD, 1 кГц)
• Допустимий опір динаміка: Робота в режимі СТЕРЕО або БІ-АМП 4-16 Ом; Робота в режимі BTL 8-16 Ом
• Повний коефіцієнт гармонічних спотворень: 0,0015% (8 Ом, 1 кГц, 12,5 Вт, JEITA)
• Відношення сигнал/шум (вхід закорочений): 113 дБ (8 Ом, 1 кГц, IHF-A)
• Частотний відгук: 10 Гц – 50 кГц (+0 дБ, −5 дБ) (8 Ом, 1 кГц, 1 Вт, JEITA)
• Вхідна чутливість: Рознімання RCA 0,66 В (з виходом 8 Ом, КНІ 1%); Рознімання XLR 1,3 В (з виходом 8 Ом, КНІ 1%)
• Вхідний опір: Рознімання RCA 10 кОм або більше; Рознімання XLR 10 кОм або більше
• Джерело живлення: 220 - 240 В змінного струму, 50/60 Гц
• Розміри: 290×84,5×271 мм
• Вага: 4,4 кг
