ЦАП та підсилювач Teac UD-505-B

Модель TEAC UD-505 являє собою третій етап розвитку флагманської лінійки зовнішніх ЦАПів TEAC і використовує нові топові чіпи VERITA AK4497. На кожен канал припадає по одному такому чіпу, що підтримує PCM (до 32 біт/768 кГц) і DSD (до 22,5 МГц) у нативному режимі. На борту є два тактові генератори для сигналів, кратних частотам 44,1 і 48 кГц, а через порт BNC доступне під'єднання зовнішнього клока (10 МГц) з метою зниження джиттера.

Для PCM можна використовувати один з п'яти цифрових фільтрів, що відключаються, а для DSD-потоку є два фільтри на вибір. ЦАП оснащений апсемплером, що підвищує роздільну здатність PCM до 32 біт/384 кГц і переводить PCM в DSD (до 24,5 МГц).

Кожен канал отримує живлення від окремого тороїдального трансформатора, а цифровий ізолятор захищає аналогові ланцюги від проникнення шумів, що генеруються цифровими джерелами сигналу та іншими контурами. В аналоговій секції встановлено чотири буферних дискретних дискретних сильнострумових підсилювальних каскади (технологія TEAC-HCLD), що гарантують широкий динамічний діапазон. Два з них використовуються для балансного виходу, а інші два - для RCA-виходу.

Модель має високоточний покроковий регулятор гучності TEAC-QVCS, що змінює напругу на лінійному виході, а також бере участь у налаштуванні рівня гучності вбудованого HCLD-підсилювача для навушників. Для навушників є два 6,3 мм гнізда і 4,4 мм 5-контактний балансний роз'єм Pentaconn. При симетричному підключенні використовується активне заземлення, що пригнічує шуми, створювані блоком живлення.

Модель TEAC UD-505 оснащена Bluetooth-модулем, що підтримує кодеки LDAC і aptX HD, які дають змогу отримати звучання, близьке за якістю до Hi-Res-форматів.

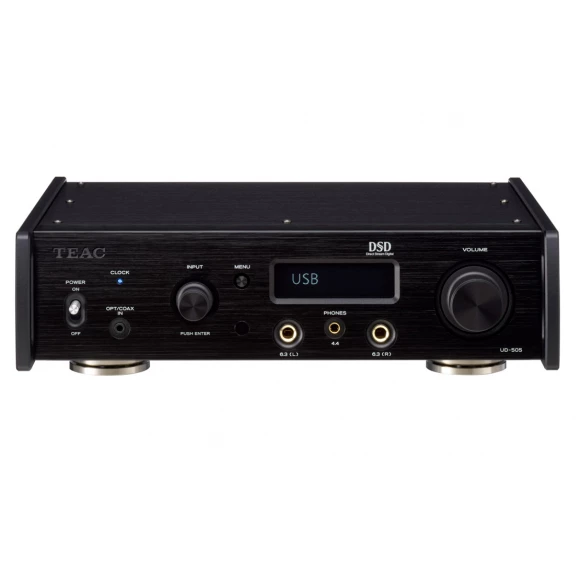

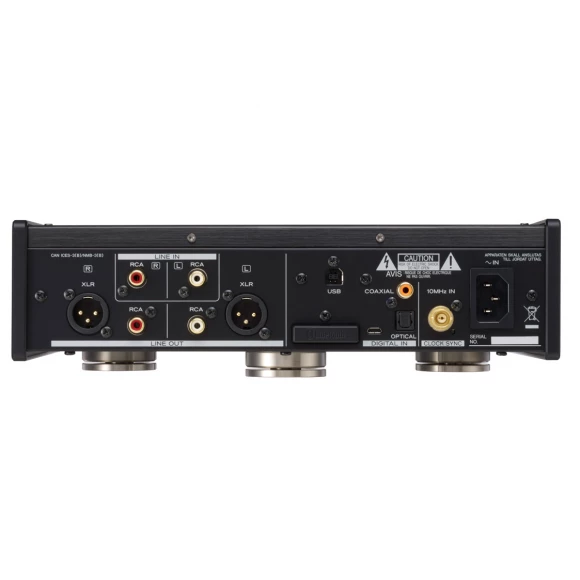

Товсті боковини мають мініатюрні ручки, як у рекової апаратури, а три опорні ніжки оснащуються шипами-конусами і підп'ятниками для вібророзв'язки з настановною поверхнею. На фасаді, крім трьох гнізд для навушників, розташовано суміщений 3,5 мм оптичний/коаксіальний вхід. На тильній стороні є балансний і небалансний виходи, аналоговий вхід RCA, а також коаксіальний і оптичний входи, BNC для зовнішнього клок і USB-порт для під'єднання до комп'ютера, в якому реалізовано технологію "Bulk Pet".

Така технологія має чотири режими і гарантує стабільнішу і рівномірнішу передачу даних між комп'ютером і TEAC UD-505 порівняно зі звичайним асинхронним способом, що особливо актуально під час трансляції Hi-Res-аудіо. У підсумку навантаження на обидва пристрої вирівнюється, що позитивно відбивається на якості звучання.

Особливості зовнішнього ЦАПа TEAC UD-505

• Балансна топологія схем, "подвійне моно", по одному ЦАПу VERITA AK4497 у кожному каналі
• Підтримка PCM (до 32 біт/768 кГц) і DSD (до 22,5 МГц) через USB, вбудований Bluetooth-модуль з підтримкою LDAC і aptX HD
• Апсемплер, п'ять цифрових фільтрів для PCM, 2 фільтри для DSD, можливість підключення зовнішнього клока
• 4 буферних підсилювальних каскади HCLD, підсилювач для навушників із трьома виходами, включно з 4,4 мм балансним роз'ємом Pentaconn
